JeoCad 6.0 ile
gelen yenilikler.

• !Yazılımın adı Jeo Taşıma’dan JeoCad olarak değiştirildi.
• !JeoCad adı altında sunulan alt yazılımlar tek bir programda birleştirildi. Geoteknik analiz, değerlendirme, raporlama ve çizim işlemleri aynı program altında toplandı.

• !Tüm analiz ve rapor formları elden geçirildi. Sonuç tabloları, açıklamalar, seçimler ve ekran düzenleri geliştirildi.
• !Analiz ekranlarında hesap yöntemlerinin, sayısal sonuçların ve yeterlilik bilgilerinin daha anlaşılır biçimde sunulması sağlandı.
• !Rapor oluşturma ekranlarında rapora dahil edilecek analiz, yöntem ve sondajların seçimi geliştirildi.
• +Geoteknik rapor hazırlanırken işlemin sürdüğünü gösteren bekleme göstergesi eklendi.

3.1. Analiz Sonuç Kontrolü

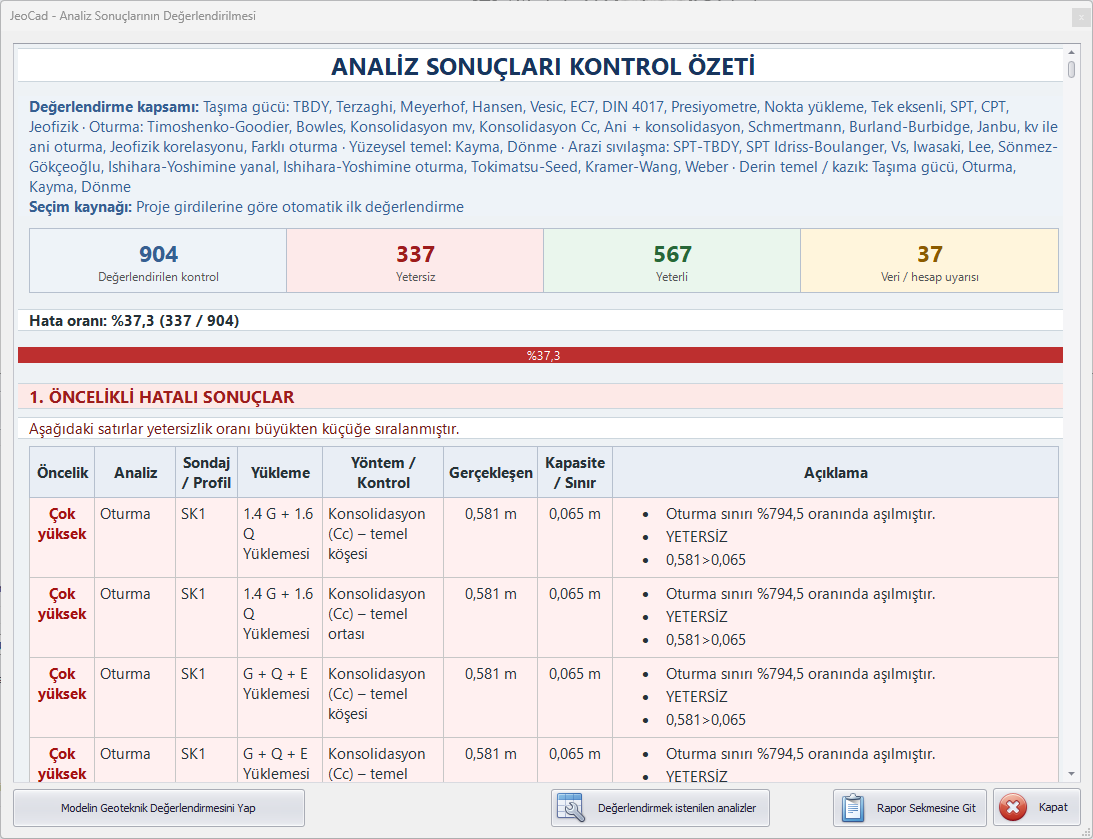

• !Analiz Sonuç Kontrolü formu kapsamlı olarak geliştirildi. Taşıma gücü, oturma, kayma güvenliği, sıvılaşma, derin temel ve zemin iyileştirme sonuçlarının tek ekrandan incelenmesi kolaylaştırıldı.
• +Sonuçların sondaj, idealize zemin profili, yükleme durumu ve hesap yöntemine göre ayrı ayrı kontrol edilebilmesi sağlandı.
• !YETERSİZ sonuçlar ve önemli uyarılar öncelikli olarak gösterilmeye başlandı. YETERLİ sonuçların ayrıca izlenmesi sağlandı.
• +Eksik veri nedeniyle hesaplanamayan veya kontrol edilmesi gereken durumlar için açıklayıcı uyarılar eklendi.
• !Hesap sonuçlarıyla birlikte ilgili kontrol ölçütlerinin gösterimi geliştirilerek yeterlilik değerlendirmesinin izlenmesi kolaylaştırıldı.

3.2. Modelin Geoteknik Değerlendirilmesi

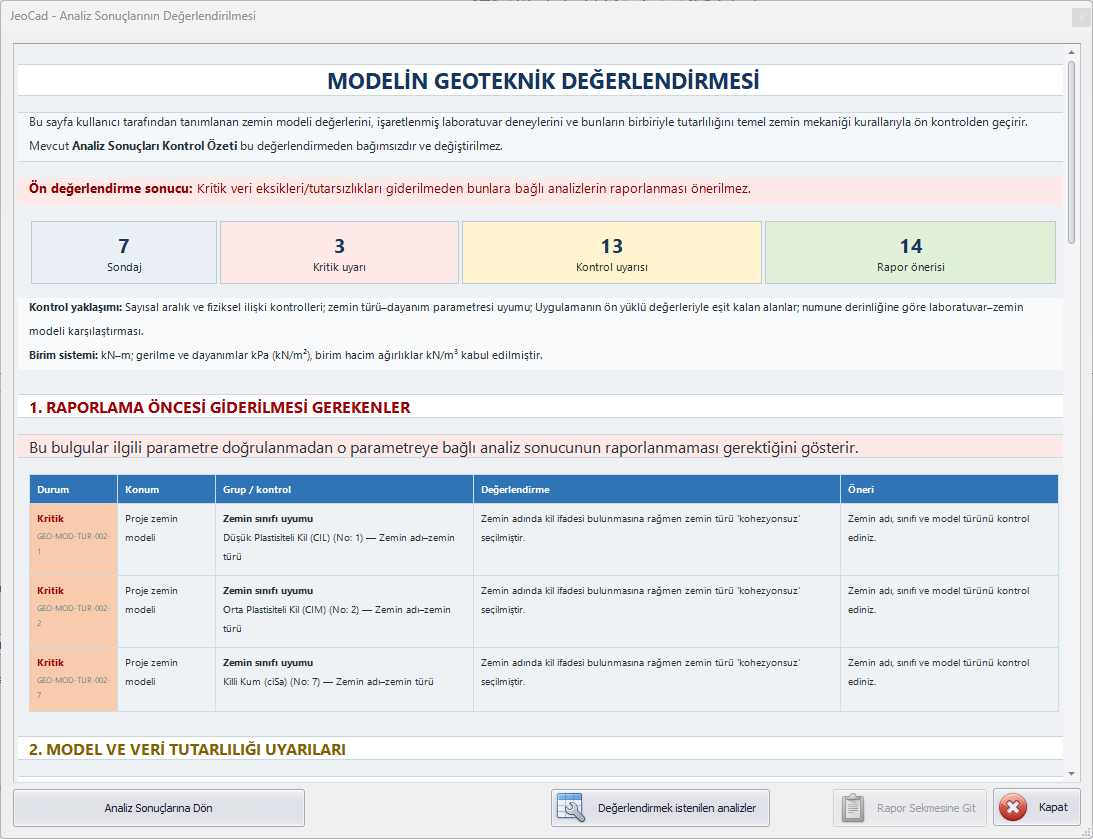

• +Modelin Geoteknik Değerlendirilmesi özelliği eklendi. Zemin verilerinin, tabaka bilgilerinin ve kullanıcı kabullerinin geoteknik tutarlılığına yönelik kontroller sunulmaya başlandı.
• +Tanımlanan zemin türü ile dayanım ve deformasyon parametreleri arasındaki olası uyumsuzluklara ilişkin değerlendirmeler eklendi.
• +Programın ön yüklü değerlerinin gözden geçirilmesine yönelik uyarılar eklendi.
• +Oturma hesaplarında kullanılan parametreler ile eksik veya kontrol edilmesi gereken zemin verilerine ilişkin değerlendirmeler geliştirildi.
• +Tespit edilen durumların neden önemli olduğu ve hangi verilerin gözden geçirilmesi gerektiği açıklanmaya başlandı.

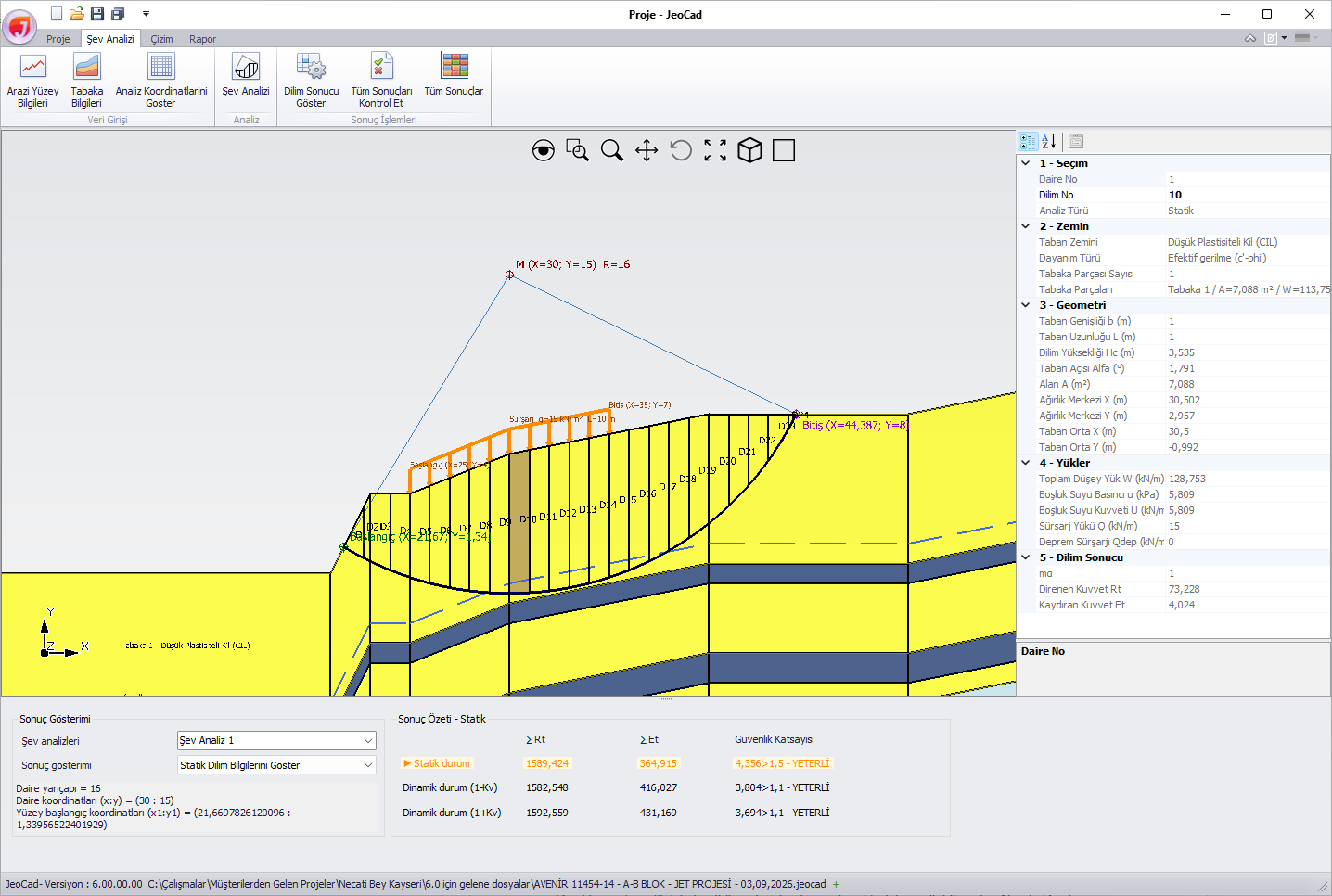

• +Tabakalı zeminlerde şev analizi özelliği eklendi.
• +Zemin tabakalarının kullanıcı tarafından tanımlanabilmesi ve tek ya da birden fazla sondajdan yararlanılarak şev modeli oluşturulabilmesi sağlandı.
• +Tek sondajla model oluşturulurken tabakaların arazi yüzeyine paralel tanımlanabilmesi sağlandı.
• !Dilim ağırlıkları, dilim içerisindeki farklı zeminlerin alanları ve birim hacim ağırlıkları ayrı ayrı dikkate alınarak hesaplanmaya başlandı.
• +Dilim üzerine tıklayarak veya dilim numarasını seçerek geometri, tabaka, ağırlık ve hesap bilgilerinin ayrıntılı incelenmesi sağlandı.

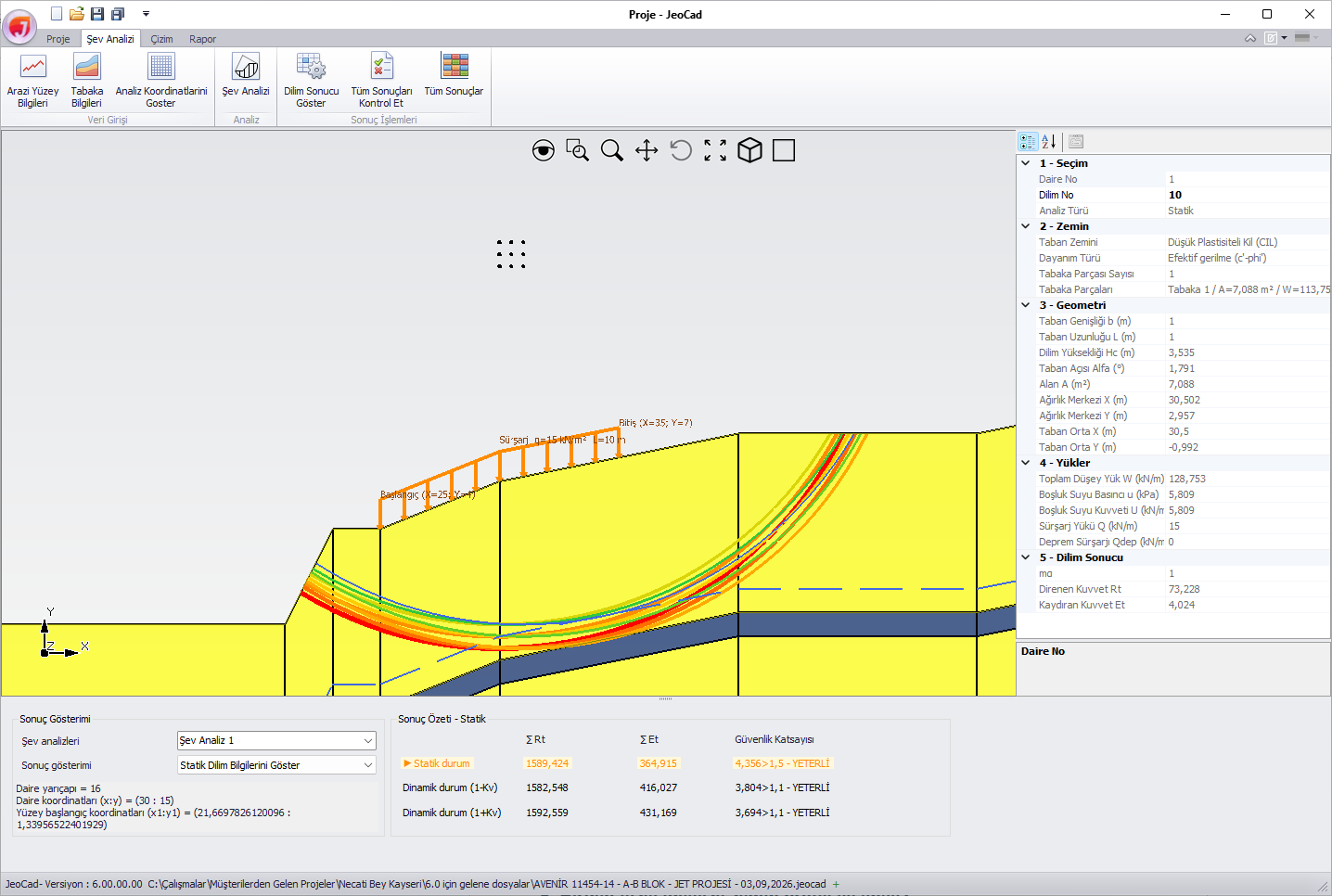

• +Kayma yüzeylerinin güvenlik katsayısına göre renklendirildiği ısı haritası görünümü eklendi. Statik ve deprem etkili sonuçların görsel olarak incelenmesi sağlandı.
• !Yeraltı suyu, sürşarj yükleri, tabaka sınırları ve zemin isimlerinin şev kesitindeki gösterimi geliştirildi.
• !Şev çizimi ile analiz sonuçlarının aynı ekranda birlikte incelenmesi kolaylaştırıldı.
• !Şev raporunda tabakalı zemin modeli, kayma yüzeyi, dilimler ve hesap sonuçlarının sunumu geliştirildi.
• *Tabakalı şev çizimlerinde oluşabilen hatalı tabaka sınırları ve üçgensel dolgu görüntüleri düzeltildi.

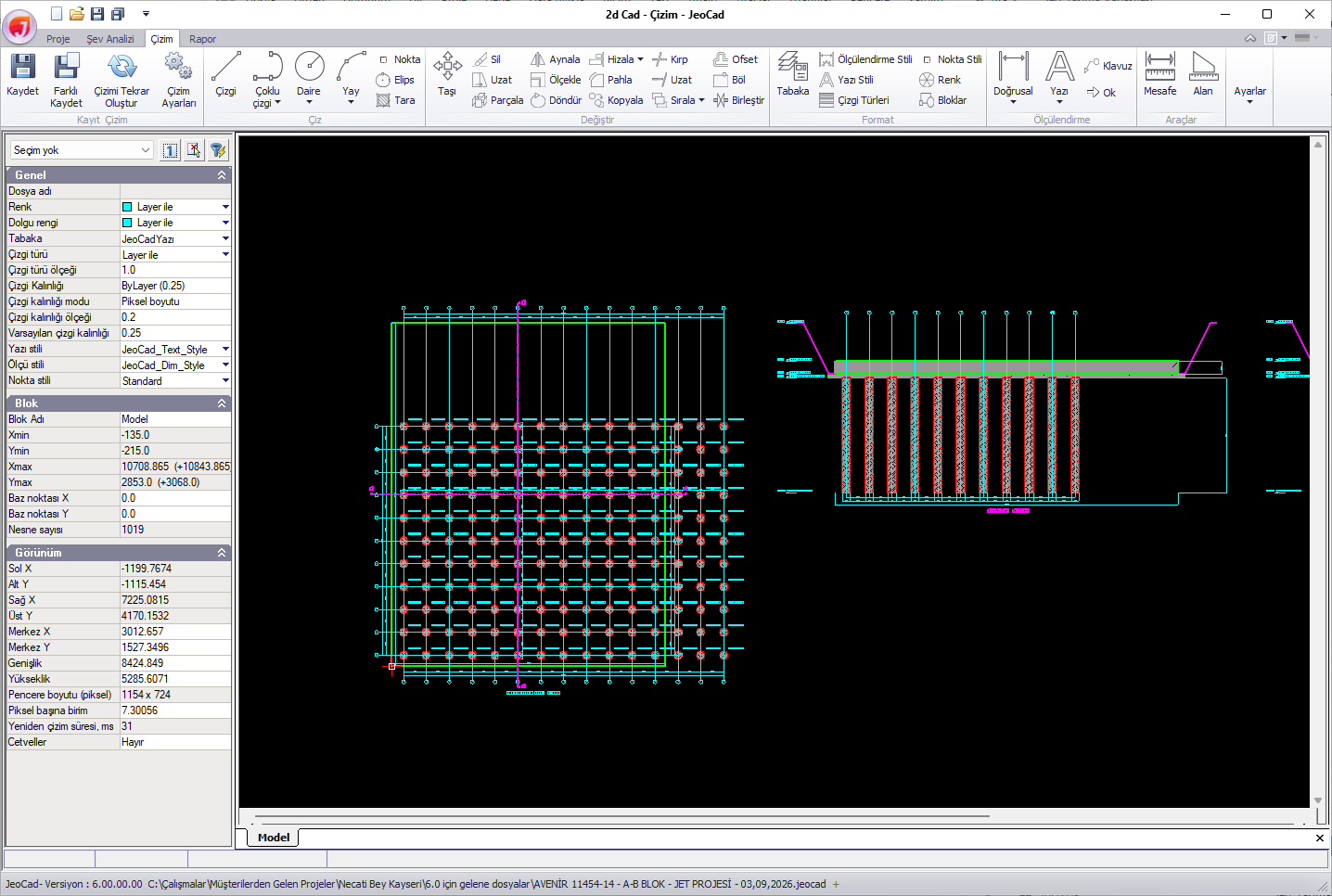

• !Kazıklı temel planları, kesitleri, aksları ve ölçülendirmeleri kapsamlı olarak geliştirildi.
• +Kazık yerleşiminin A–A ve B–B kesitleriyle birlikte gösterilmesi sağlandı.
• +Aks başlangıç etiketlerinin ve isimlendirme yönlerinin kullanıcı tarafından belirlenebilmesi sağlandı.
• +Plan ve kesitlerde aks aralıklarının, kazık çaplarının, kazık aralıklarının ve toplam ölçülerin gösterimi geliştirildi.
• +Kazıkların otomatik isimlendirilmesi ve başlangıç karakterinin seçilebilmesi sağlandı. Kazık çapı ve boyunun etiketlerde birlikte gösterilmesi sağlandı.
• +Kullanıcının tanımladığı boyuna ve enine donatıların kazık detaylarında gösterilmesi sağlandı. Donatı adedi, çapı, aralığı ve paspayı bilgileri çizimlere dahil edildi.
• +Kazık donatı detaylarının plan ve kesitlerden farklı ölçekte, 1/20 detay gösterimiyle hazırlanabilmesi sağlandı.
• +Yük aktarım tabakası ile temel kazısının çizimlerde gösterilmesi sağlandı.
• !Arazi, temel ve kazık uç kotları ile kesit başlıkları ve açıklama yazılarının yerleşimi geliştirildi.

• +Aynı projede birden fazla idealize zemin profilinin seçilebilmesi sağlandı.
• +Seçilen her idealize zemin profili için taşıma gücü ve oturma analizleri ayrı ayrı yapılmaya başlandı.
• +Her profile ait sonuçların ayrı olarak incelenmesi, kontrol edilmesi ve raporlanması sağlandı.
• +Seçilen idealize zemin profillerinin çizimleriyle birlikte aynı geoteknik raporda sunulması sağlandı.

• !Geoteknik raporların hesap açıklamaları, tablo düzenleri ve görsel sunumları geliştirildi.

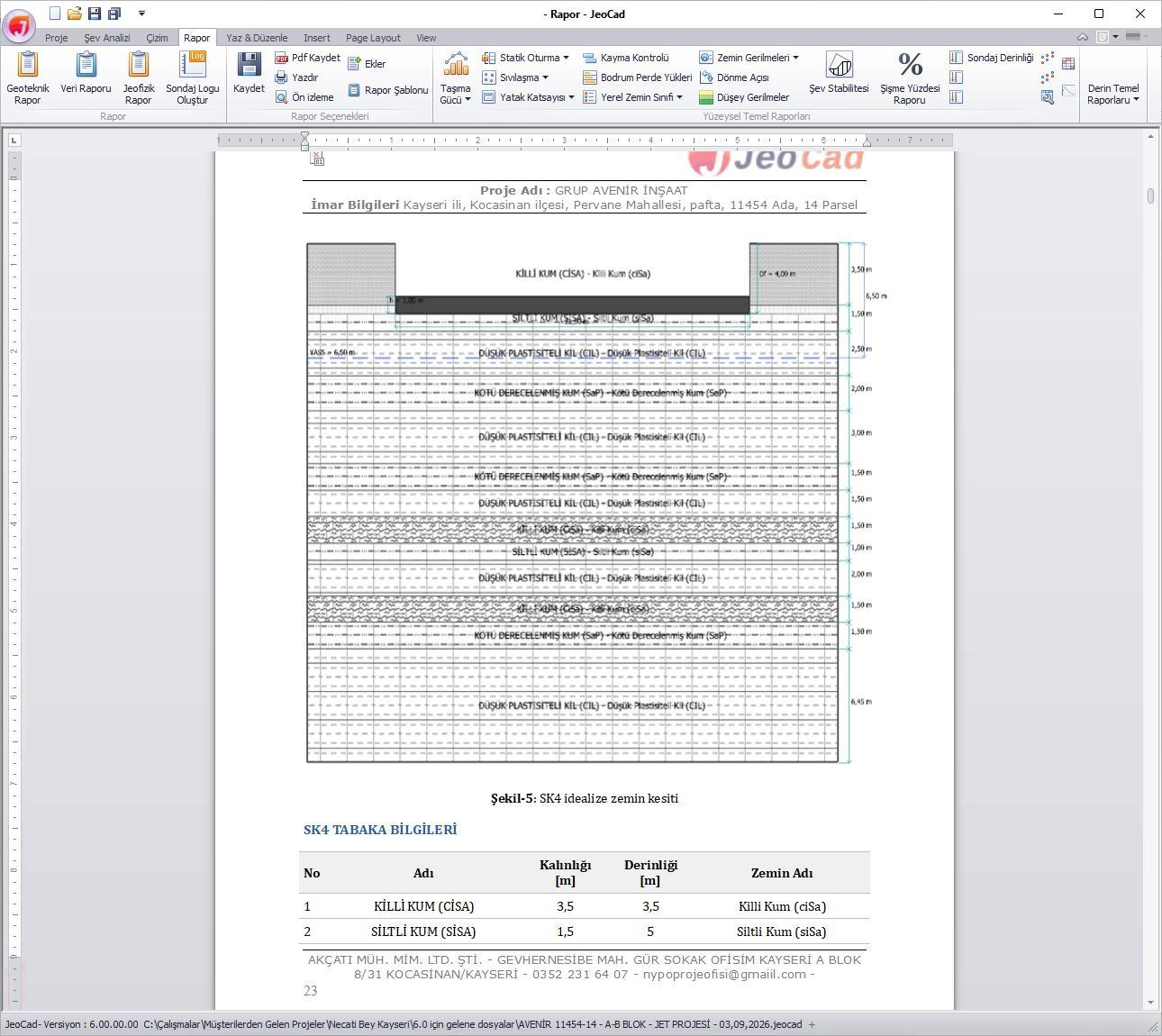

• +İdealize zemin profili çizimleri raporlara eklendi.

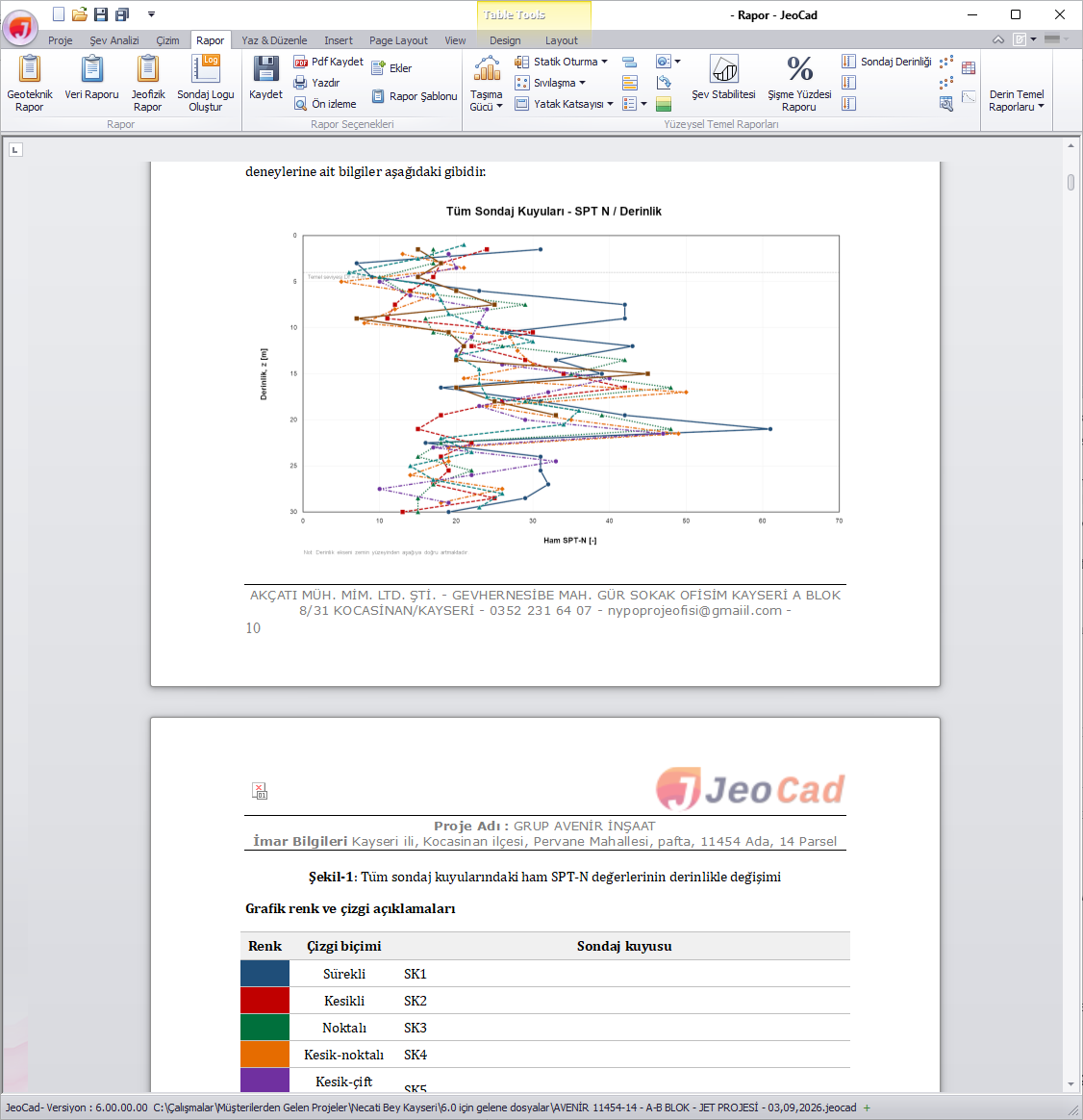

• +Sondajlara ait SPT-N değerlerinin derinlikle değişimini gösteren grafikler rapora eklendi.
• +MASW profillerindeki Vs (kayma dalgası hızı) değerlerinin derinlikle değişimini gösteren grafikler rapora eklendi.
• +MASW profil tablolarına, gösterilen profilin tamamı için hesaplanan ortalama kayma dalgası hızı (VsOrt) eklendi.
• +Sondaj ve arazi sınır koordinatları tanımlandığında, arazi sınırları ile sondaj konumlarını birlikte gösteren yerleşim çiziminin raporun sondaj bölümüne otomatik olarak eklenmesi sağlandı.

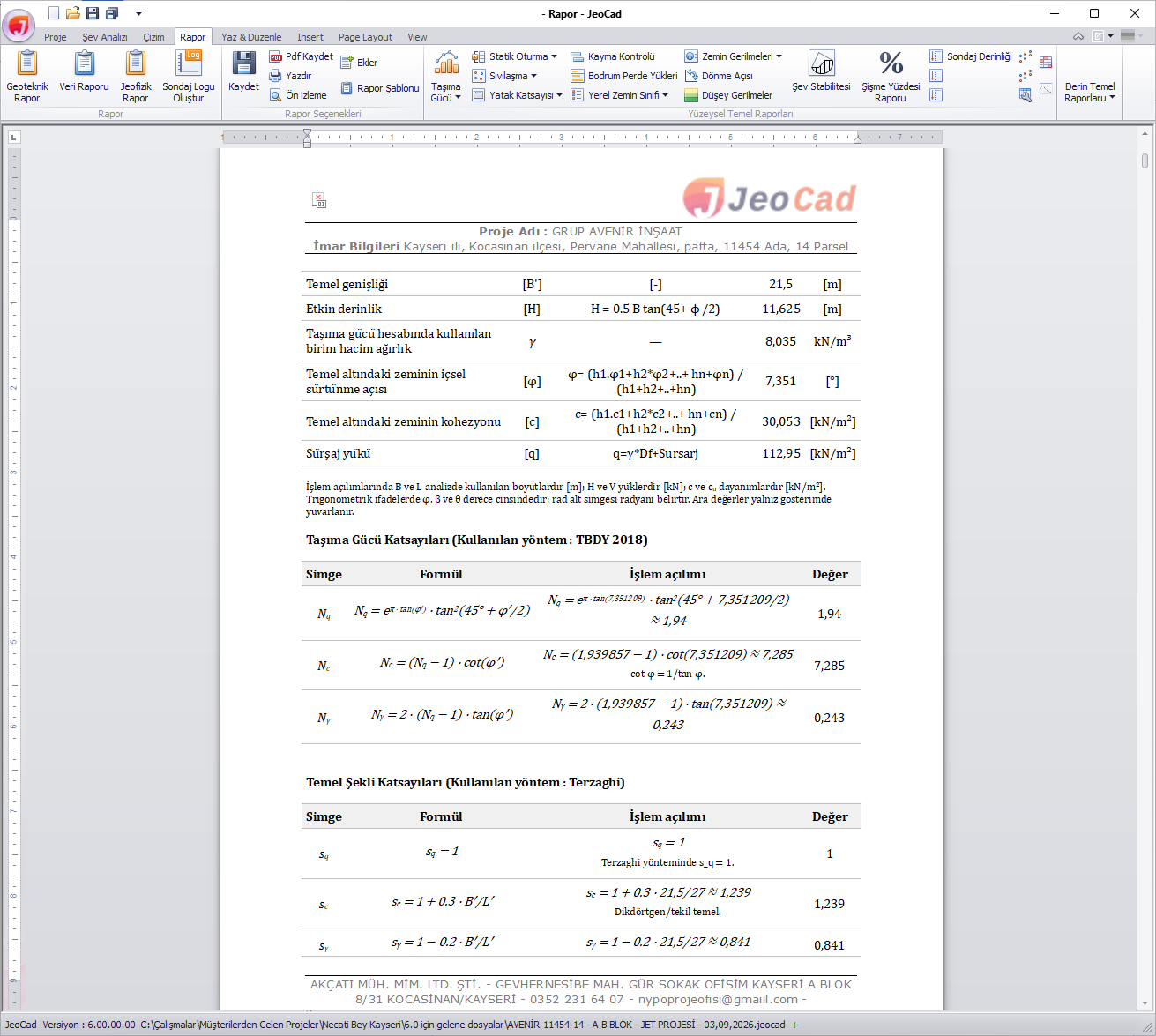

• !Taşıma gücü raporlarında katsayıların simgesi, kullanılan formül, sayısal işlem açılımı ve hesaplanan değer aynı tabloda gösterilmeye başlandı.
• +Taşıma gücü, şekil, derinlik, yük eğikliği, temel taban eğikliği ve zemin eğimi katsayılarının seçilen hesap yöntemine göre ayrı tablolarla incelenmesi sağlandı.
• !TBDY taşıma gücü hesabında, katsayı grupları için seçilen yöntemlerin adları ilgili tablo başlıklarında gösterilmeye başlandı.
• !Nihai ve tasarım taşıma gücünün elde edilişi ile temel taban basıncıyla karşılaştırılması sayısal işlem adımlarıyla açıklandı.
• +Taşıma gücü raporlarında γ (birim hacim ağırlık) değerinin belirlenmesine ve hesapta kullanılan değerin seçimine ilişkin açıklamalar geliştirildi.
• +qnet (net temel basıncı) hesabı ve kullanımına ilişkin işlem açıklamaları genişletildi.
• +Farklı taşıma gücü yöntemlerinin aynı profil ve yükleme altındaki sonuç ve katsayılarının karşılaştırmalı özet tablolarda incelenmesi sağlandı.
• +Geoteknik raporun Sonuç ve Öneriler bölümüne, seçilen taşıma gücü yöntemi için idealize zemin profilleri ve yükleme durumlarını birlikte değerlendiren sonuç tablosu eklendi.
• !Yükleme durumları değerlendirme tablosunda satırlar halinde düzenlendi. Taşıma gücü, temel taban basıncı ve yeterlilik sonucunun profil ve yükleme bazında birlikte izlenmesi sağlandı.
• !Formüllerin resim yerine metin olarak gösterimi artırıldı. Alt ve üst simgeler, Yunan harfleri ve italik matematiksel gösterimler düzenlendi.
• !Formüllerin tablo hücrelerinde yatay ve düşey ortalanması, birimlerin başlıklarda gösterilmesi ve sonuçların okunabilirliği geliştirildi.
• !Bowles, Janbu ve Timoshenko oturma raporlarında kullanılan parametreler ve hesap kabulleri daha ayrıntılı açıklanmaya başlandı.
• !SPT, CPT ve Vs sıvılaşma raporlarında deney derinlikleri ve güvenlik katsayılarının sunumu geliştirildi. Güvenlik katsayısının sınır değerle karşılaştırılması ve yönteme özgü değerlendirme gerekçeleri açıklama sütununda gösterilmeye başlandı.
• -Veri içermeyen parametre özet tablolarının ve boş başlıklarının raporda gösterilmesi kaldırıldı.

8.1. Temel etki derinliği hesabı

• +Temel yüklerinden kaynaklanan gerilme artışlarının derinlikle değişimi değerlendirilerek temel etki derinliğinin hesaplanması sağlandı.

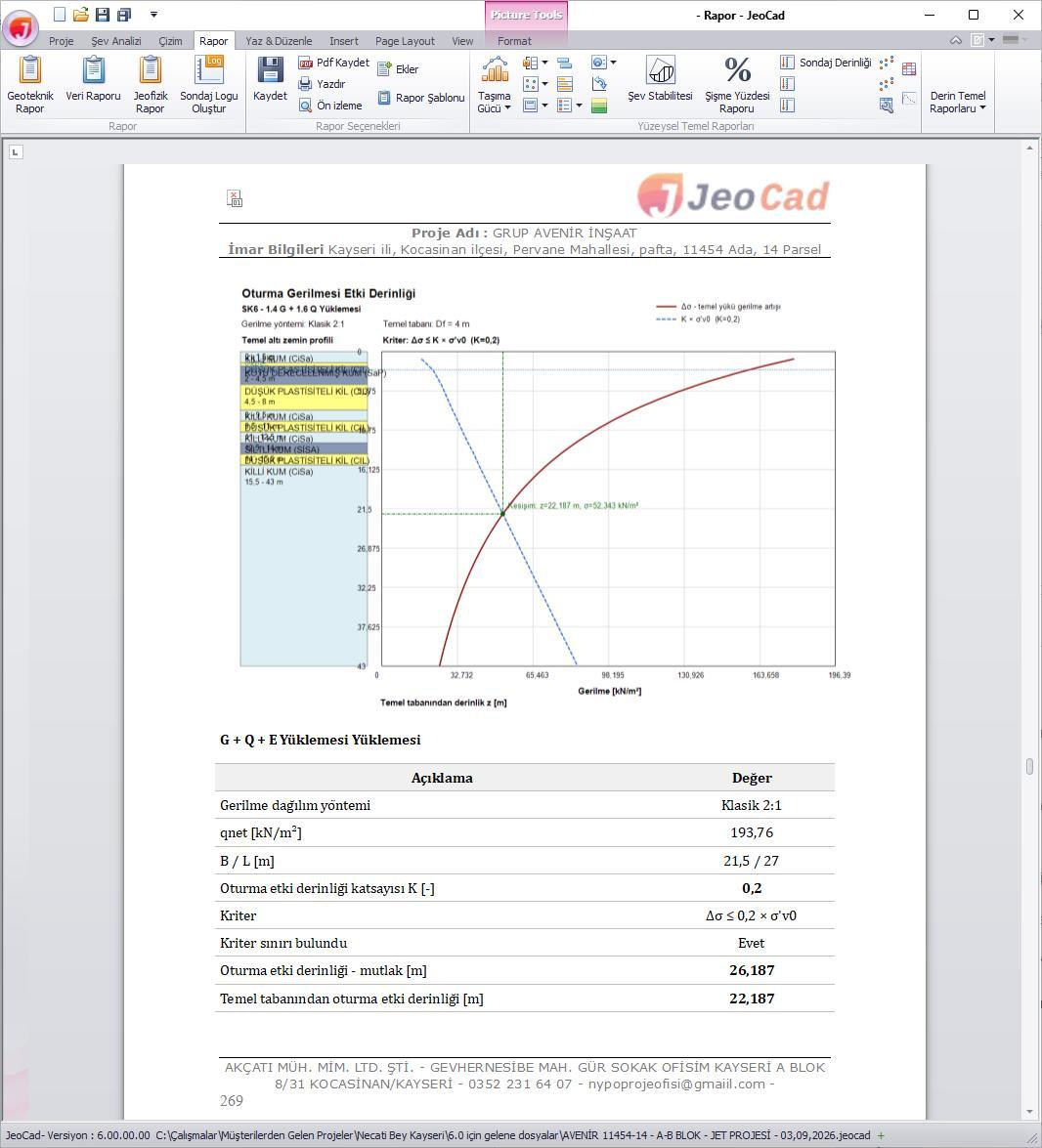

8.2. Oturma gerilmesi etki derinliği hesabı

• +Oturma hesabında dikkate alınacak zemin derinliğinin değerlendirilmesi için oturma gerilmesi etki derinliğinin ayrı olarak hesaplanması sağlandı.

8.3. Grafik gösterimi ve sondaj derinliği kontrolü

• +Temelden kaynaklanan gerilme artışları ile zeminin efektif düşey gerilmesinin aynı grafik üzerinde incelenmesi sağlandı.
• +Hesaplanan etki derinlikleri ile mevcut sondaj derinliğinin karşılaştırılması ve sondaj derinliği yeterliliğinin değerlendirilmesi sağlandı.
• +Temel etki derinliği, oturma gerilmesi etki derinliği ve sondaj derinliği yeterliliğinin ayrı raporlarla incelenmesi sağlandı.
• *Sondaj derinliği, temel etki derinliği ve bazı analiz raporlarının oluşturulmasını veya görüntülenmesini engelleyen sorunlar giderildi.

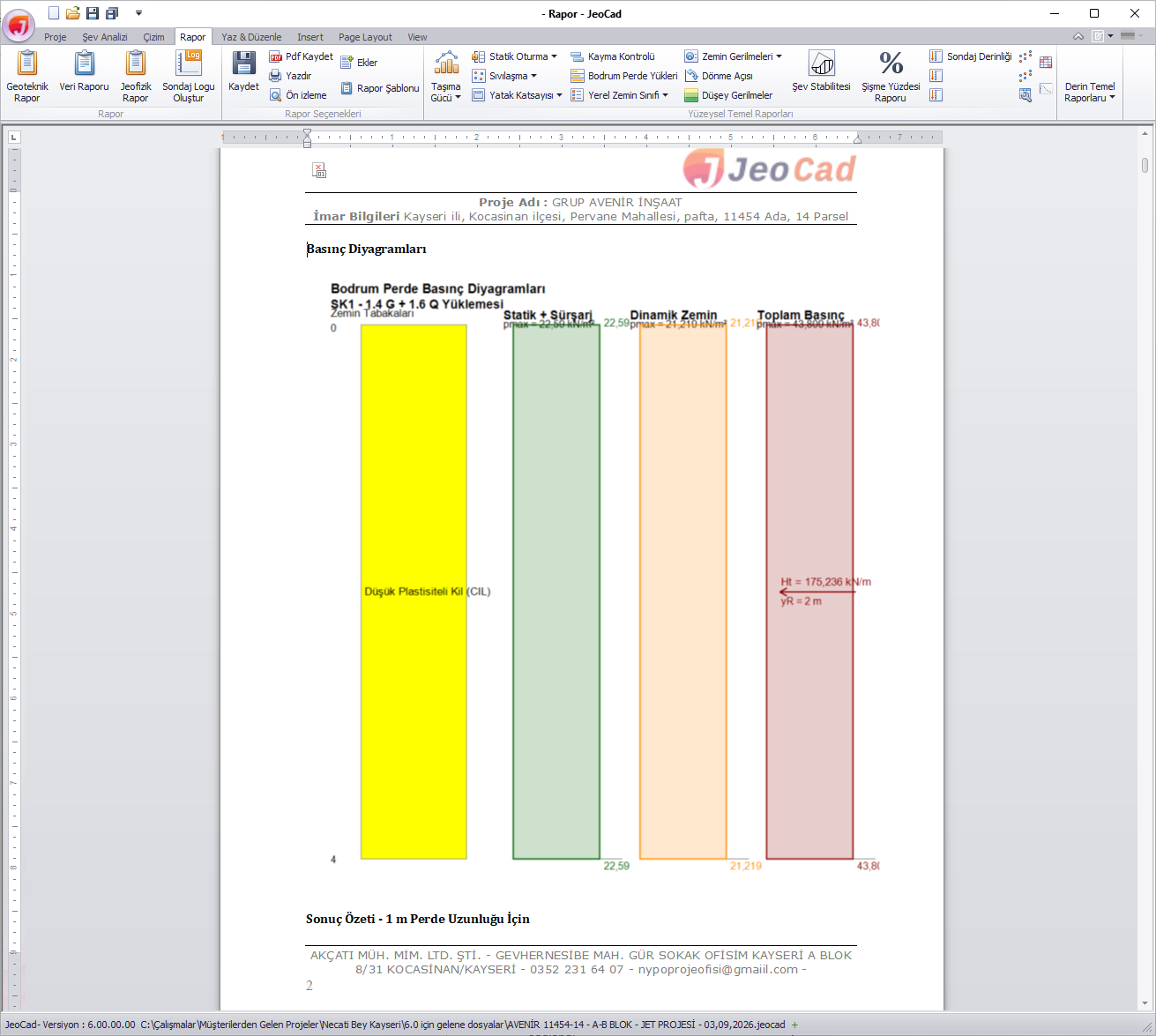

• !Bodrum perdelerine gelen yüklerin hesabında tabakalı zemin koşulları dikkate alınmaya başlandı. Perde boyunca her tabakanın kalınlığı ve zemin özellikleri ayrı ayrı değerlendirilmektedir.
• +Statik zemin itkisi, sürşarj etkisi, deprem etkisi ve su basıncının ayrı bileşenler halinde incelenmesi sağlandı.
• +Toplam yatay kuvvetin ve bileşke kuvvetin uygulama noktasının hesaplanması ve raporda gösterilmesi sağlandı.
• !Bodrum perde raporlarında tabakaların ve yük bileşenlerinin sunumu geliştirildi.

• !Kayma güvenliği kontrolündeki pasif zemin direnci, ilgili derinlikteki zemin tabakaları dikkate alınarak hesaplanmaya başlandı.
• +Her tabakanın pasif dirence katkısının ayrı ayrı değerlendirilmesi sağlandı.
• !Kayma güvenliği raporunda kullanılan zemin parametreleri, derinlikler ve tabakalı hesap açıklamaları geliştirildi.

• !Kayıt sırasında hata veya kesinti oluşması durumunda mevcut proje dosyasını korumaya yönelik önlemler geliştirildi.
• +Proje kaydedilirken otomatik yedek oluşturulması ve gerektiğinde yedekten kurtarma yapılabilmesi sağlandı.
• +Proje dosyalarındaki bozulmaları ve beklenmeyen değişiklikleri tespit etmeye yönelik dosya bütünlüğü kontrolleri eklendi.
• !Hatalı bir proje dosyası açılmaya çalışıldığında, o anda açık olan projenin verilerinin korunması sağlandı.
• !Eski Jeo Taşıma proje dosyalarının açılması ve JeoCad ile kullanılmasına yönelik uyumluluk geliştirildi.
• !Farklı Windows bölgesel ayarlarında kullanılan nokta ve virgül biçimlerinin proje verileri okunurken ele alınması iyileştirildi.

• *Dışmerkezli yüklemelerde momentin yönüne bağlı olarak etkin temel alanının hatalı büyümesine neden olan hesap düzeltildi.
• *Vesic yönteminde taşıma gücü ve yük eğikliği katsayılarına ilişkin hesaplar düzeltildi.
• !Vesic raporunda, temel gömülme derinliği / temel genişliği oranına göre kullanılan derinlik katsayısı hesap durumunun sayısal işlem açılımında gösterilmesi sağlandı.
• *Hansen yönteminde yatay yük ve temel taban eğiminin yük eğikliği katsayılarına etkisi düzeltildi.
• *Meyerhof yönteminde küçük içsel sürtünme açıları ve yüksek yük eğiklikleri için katsayı hesapları düzeltildi.
• *EC7 ve DIN yöntemlerinde yatay yükün plandaki yönünün taşıma gücü hesabında dikkate alınması düzeltildi.
• !Terzaghi yönteminde yatay yük ve eğim girdileri nedeniyle hesabın durdurulması yerine, bu etkilerin hesaba katılmadığı klasik Terzaghi sonucunun hesap kabulüyle birlikte raporlanması sağlandı.
• !DIN 4017 hesabının sonuç üretemediği durumlarda, ilgili profil ve yükleme için HESAPLANAMADI durumu ile hata nedeninin raporda açıklanmasına yönelik düzenleme yapıldı.
• !Hesaplanamayan DIN 4017 sonuçlarının YETERSİZ sonuçlarla karıştırılmaması ve taşıma gücü seçiminde geçerli sayısal değer olarak kullanılmaması sağlandı.

• +Oturma analizlerinde zemin tabakalarının otomatik olarak hesap dilimlerine ayrılması sağlandı.
• !Zemin tabakalarının hesap amacıyla elle bölünmesine gerek kalmadan dilim bazında oturma değerlendirmesi yapılması sağlandı.
• +Janbu ani oturma yöntemi eklendi. Sonuçların analiz kontrolü ve geoteknik değerlendirme ekranlarında incelenmesi sağlandı.
• !Ani ve konsolidasyon oturmasının birlikte değerlendirildiği raporda Janbu yöntemi kullanılabilir hale getirildi. Janbu sonucunun ortalama ani oturma bileşeni olduğu raporda açıklandı.
• !Timoshenko oturma hesabında dikdörtgen temeller için her zemin tabakasının elastisite modülü ve Poisson oranı ayrı ayrı dikkate alınmaya başlandı. Dairesel temellerde mevcut hesap yaklaşımı korundu.
• +Tabakalı Timoshenko raporunda tabaka üst ve alt derinlikleri, elastik özellikler, etki katsayısı farkları ve her tabakanın oturmaya katkısı ayrı ayrı gösterilmeye başlandı.
• +Burland–Burbidge yöntemine ait oturma sonuçlarının raporlanması sağlandı.
• +Farklı oturma yöntemlerinden elde edilen yatak katsayılarının ayrı ayrı incelenebilmesi sağlandı.
• !Yatak katsayısı raporlarında kullanılan yöntemlerin, zemin parametrelerinin ve sonuçların sunumu geliştirildi.
• +Kullanıcının seçtiği yatak katsayısı, yöntem ve profil bilgileriyle birlikte raporun karar cümlesinde gösterilmeye başlandı.

• !Tek kazığın taşıma kapasitesi ile kazığa gelen yükün karşılaştırılması, iyileştirilmiş zemin taşıma gücü kontrolünden ayrı olarak sunuldu.
• !Kolon ve çevre zeminin birlikte değerlendirildiği iyileştirilmiş zemin taşıma gücü ile temel taban basıncı karşılaştırmasının gösterimi geliştirildi.
• *Tek kazık taşıma kapasitesinin işlem açılımında dayanım katsayısının gösterilmemesinden kaynaklanan işlem–sonuç uyuşmazlığı giderildi.
• *Kazık grubu taşıma kapasitesinin (QultGrup) raporda boş görünmesi düzeltildi; grup hesabının işlem açılımı geliştirildi.
• *Dikdörtgen kazık yerleşimlerinde X ve Y yönlerindeki kazık adetleri, toplam kazık sayısı ve çizim arasındaki uyumsuzluk giderildi.
• *Kazık yerleşim şeklinin raporda her durumda dikdörtgen olarak gösterilmesi düzeltildi; gerçek yerleşim şeklinin yazılması sağlandı.

• !Parsel bilgisi alma seçenekleri GeoJSON dosyası yükleme, enlem-boylam girişi ve haritadan nokta seçimi olmak üzere üç yönteme çıkarıldı.
• +Harita üzerinden bir nokta seçilerek, seçilen noktaya ait parsel bilgilerinin ve sınır koordinatlarının getirilmesi sağlandı.
• +Bulunan parselin sınırlarının haritada önizlenmesi ve kullanıcı onayıyla proje verilerine aktarılması sağlandı.
• +Seçilen noktada parsel bulunamadığında kullanıcıya açıklayıcı bilgi verilmesi sağlandı.
• +Enlem ve boylam girilerek parsel bilgilerinin sorgulanması sağlandı.
• +Parsel dosyası yüklendiğinde, parselin alan ağırlık merkezine ait enlem ve boylamın otomatik hesaplanması ve proje bilgilerine aktarılması sağlandı.
• !Enlem-boylamla sorgulama yapıldığında kullanıcının girdiği koordinatların proje konumu olarak korunması sağlandı.
• *Parsel sorgulama yönteminin form kapatılıp yeniden açıldığında ilk seçeneğe dönmesi düzeltildi; son seçim korunmaya başlandı.

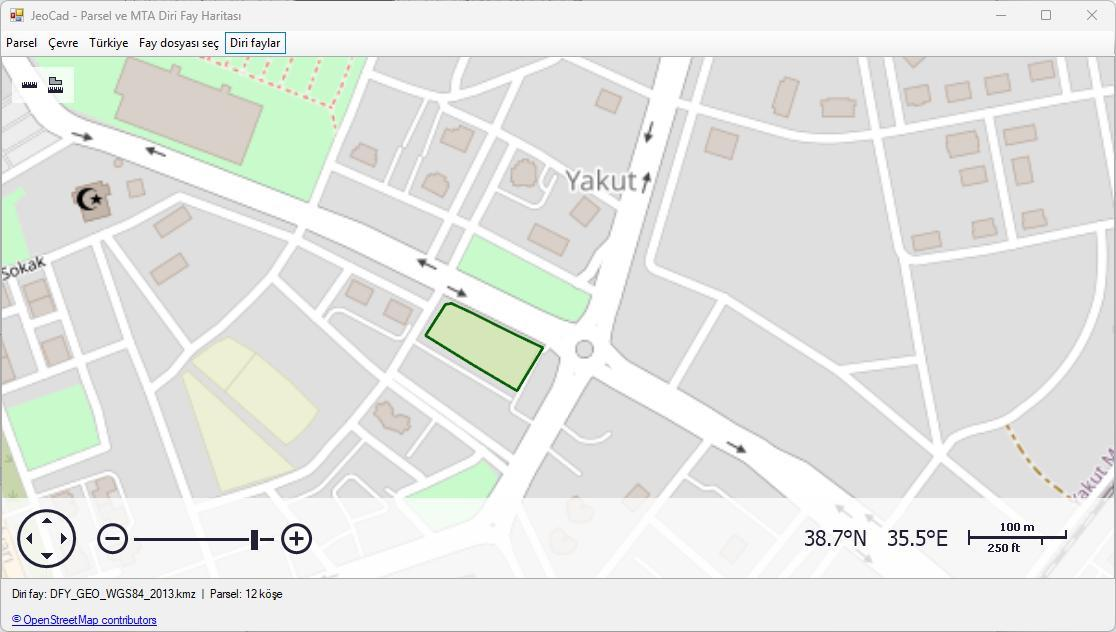

• !Harita altlığı OpenStreetMap ile yenilendi. Parsel sınırları ve MTA diri fay bilgilerinin aynı harita üzerinde incelenmesi geliştirildi.
• !Parsel seçim haritası ana çalışma ekranına alındı. Harita ile zemin ve temel modelinin gösterildiği grafik ekran arasında geçiş yapılması sağlandı.
• !Grafik Ekrana Dön komutuyla, parsel seçmeden de haritadan model görünümüne dönülebilmesi sağlandı.
• !Diri Faylar komutuyla parsel ve diri fay bilgilerinin ana çalışma ekranındaki harita üzerinde birlikte incelenmesi sağlandı.
• +Sınır koordinatları bulunan parselin harita açılışında otomatik çizilmesi ve parsele yakınlaşılması sağlandı.
• +Parsel, yakın çevre ve Türkiye görünümüne geçişi kolaylaştıran harita kontrolleri eklendi.
• *Harita koordinat girilmeden açılıp kapatıldıktan sonra parsel verisi yüklenmesi halinde, yeniden açılışta parselin çizilmemesi ve yakınlaştırmanın çalışmaması sorunu giderildi.

• +Poligon temel formuna DWG ve DXF dosyalarından temel geometrisi okuma özelliği eklendi.
• +CAD dosyasında tanımlı temel sınırının programa aktarılmasıyla köşe koordinatlarının elle girilmesine gerek kalmadan poligon temel oluşturulması sağlandı.
• !İçe aktarılacak DWG/DXF dosyasındaki temel çizimi, yalnızca LINE (çizgi) veya POLYLINE (çoklu çizgi) nesnelerinden oluşan metre cinsinden kapalı bir şekil olmalıdır.

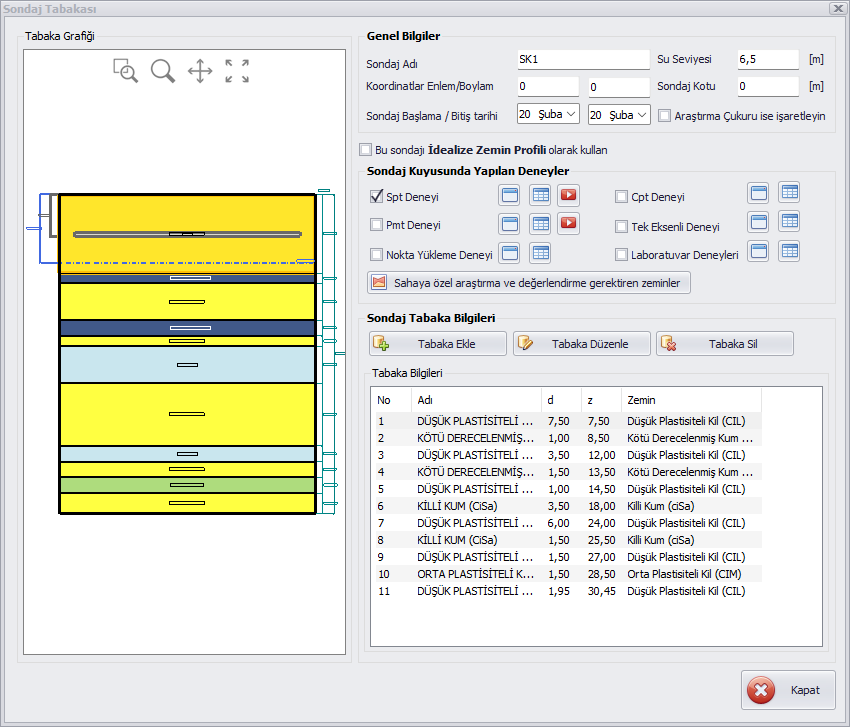

• !Sondaj tabakası formu yenilendi. Zemin tabakalarının daha geniş bir çalışma alanında, ayrıntılı tabaka bilgileriyle birlikte okunaklı ve düzenli biçimde görüntülenmesi sağlandı.
• !Sondaj profilinin ve tabaka özelliklerinin aynı ekranda ayrıntılı gösterilmesiyle veri girişi ve model kontrolü kolaylaştırıldı.
• !Proje Sihirbazı’nda laboratuvar verilerinden zemin, sondaj ve tabaka oluşturma işlemleri geliştirildi.
• !Veri giriş tablolarında mühendislik birimlerinin gösterimi geliştirildi; sütun genişliklerinin kullanıcı tarafından ayarlanması sağlandı.
• !Başlık ve birim satırlarının yanlışlıkla değiştirilmesi önlendi.

• !Ana ekrandaki zemin, temel ve kazık modellerinin iki ve üç boyutlu gösterimleri geliştirildi.
• !Tabaka sınırları, zemin adları, temel ölçüleri ve yeraltı suyu bilgilerinin çizim üzerinde daha belirgin gösterilmesi sağlandı.
• !Zemin profili çizimlerinde ölçülendirmelerin ve açıklama yazılarının yerleşimi geliştirilerek modelin okunabilirliği artırıldı.
• *Zemin profili çizimlerinde temel gömülme bölgesindeki çakışmalar ve hatalı dolgu görüntüleri düzeltildi.
