GEOTEKNİK YAZILIMLAR6.1JEOCAD 6.1
Belgeden modele,
analizden rapora.
JeoCad 6.1 ile görsel ve PDF’lerden veri alın, aktarım öncesinde kontrol edin. Geoteknik analiz, çizim ve raporlama araçlarıyla projenizi aynı ortamda geliştirin.
Belgeden modele,
6.1AYRINTILI RAPORLAMA
Hesabın sonucunu da,
adımlarını da görün.
Formülleri, sayısal işlem açılımlarını ve sonuç tablolarını aynı raporda inceleyin. Zemin profilleri ve deney grafikleriyle raporunuzu tamamlayın.
6.1EĞİTİM VE DESTEK
Programı tanıyın.
Örneklerle ilerleyin.
Veri girişi ve analiz adımlarını anlatan eğitimlere, kullanım kılavuzuna ve destek içeriklerine ulaşın.
JEOCAD 6.1 / YENİLİKLER
Veriyi daha kolay alın.
Modelinizi daha ayrıntılı inceleyin.
Belgeden veri aktarımı, yeni analiz araçları ve gelişen raporlama seçenekleri aynı çalışma ortamında.
YAPAY ZEKÂ İLE VERİ AKTARIMI
Föyden tabloya,
kontrol ederek aktarın.
Laboratuvar, jeofizik ve SPT sonuçlarını görselden veya PDF’nin seçtiğiniz sayfasından okuyun. Panodan yapıştırın, dosyayı sürükleyin ya da ekranın bir bölümünü yakalayın.
Okunan değerleri kaynak belgeyle yan yana inceleyin; tabloyu düzenleyin veya açıklama göndererek yeniden okutun. Laboratuvar verilerinden Proje Sihirbazı ile zemin ve deney kayıtları oluşturun.
- 1 · Belgeyi seçin
- 2 · Kontrol edin
- 3 · Projeye aktarın
Yapısal rapordan yük ve basınç
G+Q, 1.4G+1.6Q ve G+Q+E yüklemelerini okuyun. Her yük için minimum, ortalama veya maksimum taban basıncını seçin.
Ayrıntıları inceleTapudan parsel, haritadan konum
Tapu görseli veya PDF sayfasındaki il, ilçe, ada ve parsel bilgilerini kontrol edin; parsel sınırlarını ve konumunu projeye aktarın.
Ayrıntıları inceleÇevrimdışı koordinat dönüşümü
ED50, WGS84 ve TUREF sistemleriyle çalışın. Enlem-boylam ve UTM sonuçlarını alın; dönüştürülen koordinatları sondaja aktarın.
Ayrıntıları inceleAna ekranda JeoCad Asistanı
Çalışma ekranından ayrılmadan metin sohbeti başlatın. Proje verileri ve analiz sonuçları sohbete otomatik eklenmez; yalnız gönderdiğiniz metin değerlendirilir.
Ayrıntıları inceleDaha açık raporlar ve analiz uyarıları
Yenilenen jeofizik raporunu ve Vs30 hesap kabullerini inceleyin. Eksik girdilerin etkisini görün; gerekli verileri bulunan bağımsız analizlerle devam edin.
Ayrıntıları inceleTemel modelinde yeni tanımlar
Kazık yerleşimine metre cinsinden tolerans ekleyin. Grobetonun kalınlığını ve birim hacim ağırlığını tanımlayın; tabakayı kesitlerde görün.
Ayrıntıları inceleLisansınıza göre genişleyen araçlar
Jeo SPT Korelasyon Aracı
Sondaj ve deneyleri topluca değerlendirin. Yöntemleri karşılaştırın; ortalama, medyan ve çeyrek değerlerini inceleyip seçilen sonucu zemin parametresine aktarın. Atama geçmişini raporlayın.
Jeo SPT entegrasyonu →Zemin İyileştirme Raporu
İyileştirme öncesi ve sonrası analizleri geoteknik rapordan bağımsız düzenleyin. Yöntem, metraj, imalat şartnamesi, temel planı ve kesitleri seçtiğiniz kapsamda bir araya getirin.
Bağımsız raporlama →Sonlu Elemanlar Yöntemi
JeoCad’e FEM analiz motoru eklendi. Yalnız FEM lisansına sahip kullanıcılar tarafından kullanılabilir; motor üzerindeki geliştirme çalışmaları devam etmektedir.
FEM hakkında →6.1 JEOCAD İLE TANIŞIN
Zemin modelinden
hesap raporuna,
tek programda.
Geoteknik analiz, değerlendirme, raporlama ve çizim araçlarını aynı çalışma ortamında kullanın.
Jeo Taşıma ve JeoCad adı altında geliştirilen alt yazılımlar artık JeoCad çatısı altında bir araya geliyor.
Analiz Değerlendirme Raporlama Çizim
HESAP SONUÇLARINI İNCELEYİN
Analiz Sonuç Kontrolü
Taşıma gücü, oturma ve diğer analizlerin sonuçlarını tek ekrandan inceleyin. Yetersiz sonuçları ve önemli uyarıları açıklamalarıyla birlikte görün.
Sondaj, idealize zemin profili, yükleme durumu ve hesap yöntemine göre ayrı değerlendirme.
Ekranı büyüt
MODEL VERİLERİNİ GÖZDEN GEÇİRİN
Modelin Geoteknik Değerlendirilmesi
Zemin türleri, mühendislik parametreleri ve kullanılan kabuller arasındaki olası tutarsızlıkları inceleyin. Hangi verilerin neden gözden geçirilmesi gerektiğini görün.
Zemin parametrelerinin uyumu, ön yüklü değerler ve eksik verilere ilişkin açıklamalar.
Ekranı büyüt
Ekran görüntülerindeki sayısal sonuçlar örnek projelere aittir.
JeoCad’in diğer özelliklerini keşfedin.
Tabakalı şev analizi, kazıklı temel çizimleri, çoklu zemin profilleri ve ayrıntılı raporlar.
JEOCAD 6.1 PROGRAM ÖZELLİKLERİ
Modeli, hesabı ve çizimi
birlikte inceleyin.
Tabakalı zemin modellerinden kazıklı temel çizimlerine; farklı profillerin analizlerinden ayrıntılı hesap raporlarına kadar JeoCad’in araçlarını keşfedin.
TABAKALI ŞEV ANALİZİ
Şev modelinden
dilim ayrıntısına.
Zemin tabakalarını kendiniz tanımlayın veya tek ya da birden fazla sondajdan yararlanarak şev modelinizi oluşturun.

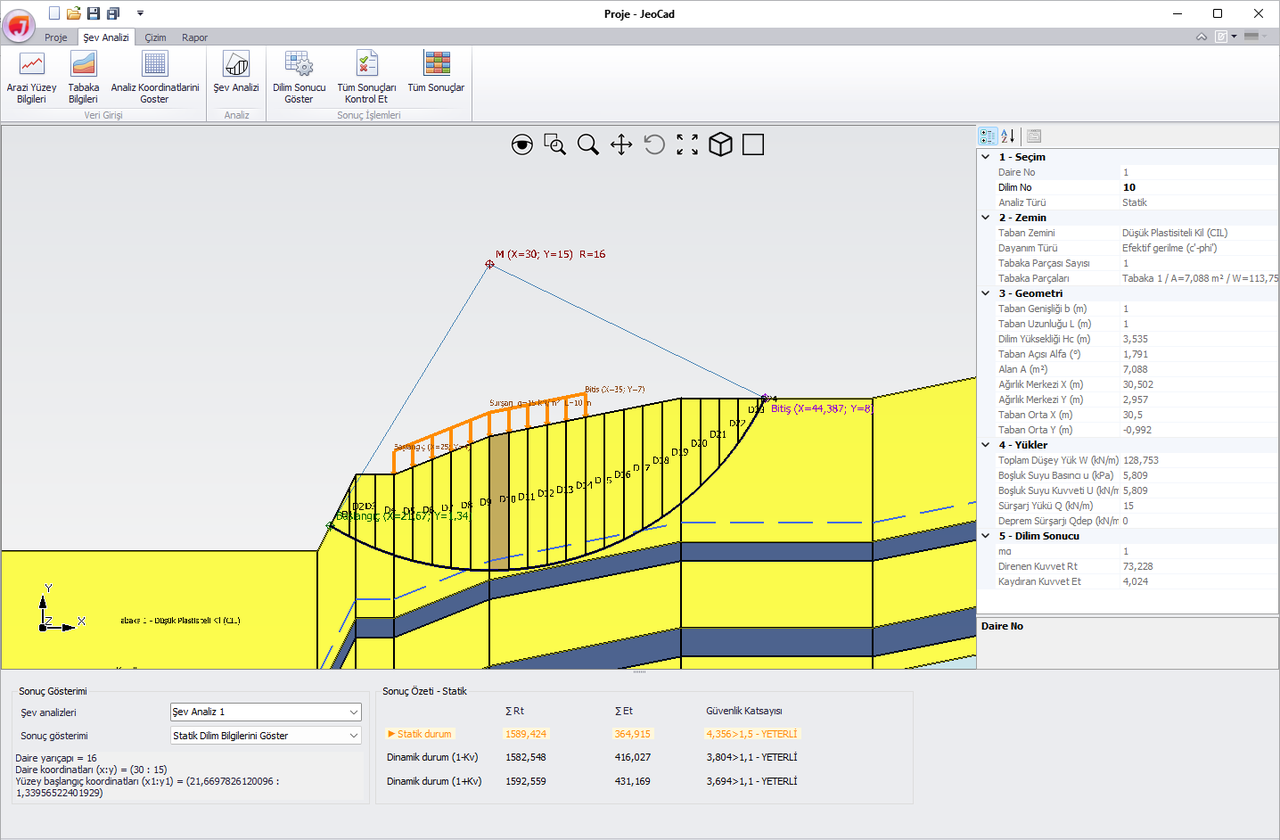

- Dilim bazında inceleme: Bir dilime tıklayarak geometri, tabaka, ağırlık ve hesap bilgilerine ulaşın.
- Tabakalı hesap: Dilim içerisindeki farklı zeminlerin alanları ve birim hacim ağırlıkları ayrı ayrı dikkate alınır.

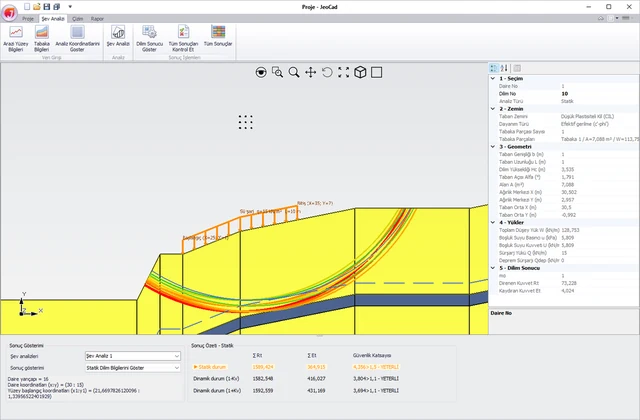

- Görsel karşılaştırma: Kayma yüzeylerini güvenlik katsayısına göre renklendirilmiş görünümde inceleyin.
KAZIKLI TEMEL ÇİZİMLERİ
Plandan kesite,
donatı detayına.
Kazıklı temel yerleşimini plan, A–A ve B–B kesitleri ile birlikte gösterin. Akslar, ölçüler ve kot bilgilerini aynı çizimde inceleyin.
- Aks başlangıç etiketleri ve isimlendirme yönlerini belirleyin.
- Kazık çapı, boyu, aralıkları ve toplam ölçüleri çizim üzerinde görün.
- Tanımladığınız boyuna ve enine donatıları, paspayı ve donatı bilgileriyle detaylandırın.
Yük aktarım tabakası, temel kazısı ve kazık uç kotları da çizimlerde gösterilir. 6.1 ile kazık yerleşim toleransı ve grobeton tanımı eklenmiştir; grobeton, kalınlığı ve alt kotuyla kesitlere yansır.
ZEMİN PROFİLLERİ VE OTURMA
Her profili ayrı değerlendirin.
Farklı idealize zemin profilleri, hesap dilimleri ve etki derinlikleri aynı proje içinde incelenebilir.
ÇOKLU İDEALİZE PROFİL
Tek projede birden fazla zemin profili
Seçtiğiniz her idealize profil için taşıma gücü ve oturma analizleri ayrı ayrı yapılır. Sonuçları profil bazında inceleyin ve raporlayın.
OTOMATİK DİLİMLEME VE ETKİ DERİNLİĞİ
Oturma hesabını dilim bazında inceleyin
Tabakalar oturma hesabı için otomatik dilimlenir. Temel etki derinliği ve oturma gerilmesi etki derinliği ayrı hesaplanır; sondaj derinliği yeterliliği değerlendirilir.
AYRINTILI HESAP RAPORLARI
Yalnız sonucu değil,
hesap adımlarını da görün.
Taşıma gücü raporlarında formülleri, ara değerleri ve sayısal işlem açılımlarını birlikte inceleyin. Birim hacim ağırlık ve net temel basıncı açıklamalarıyla hesabı takip edin.

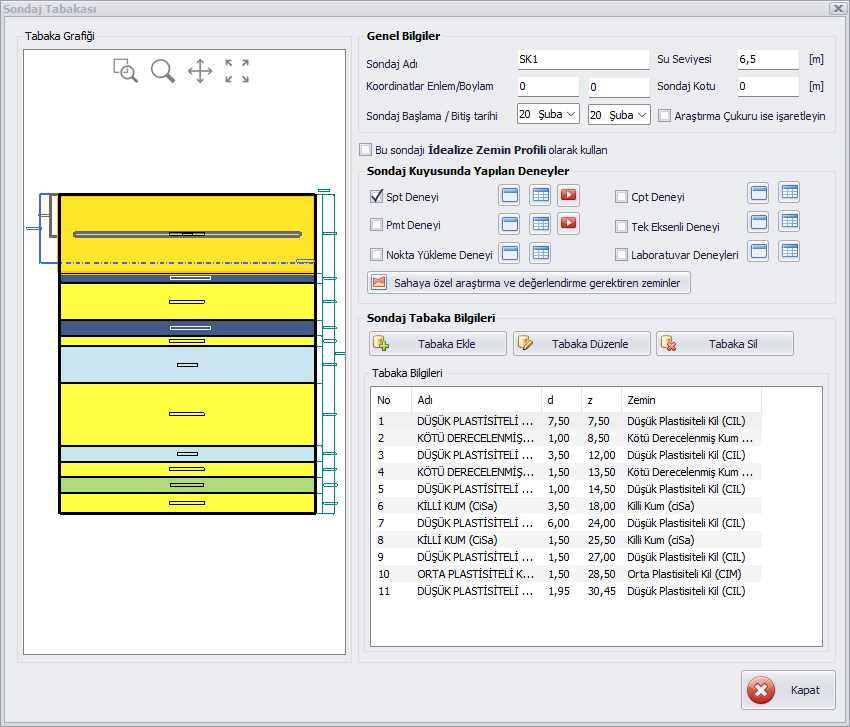

- İdealize zemin profilleri ve koordinatlar girildiğinde sondaj yerleşim çizimleri.
- SPT-N ve Vs deney sonuçlarının derinlikle değişimini gösteren grafikler.
- Yöntem, zemin parametreleri ve hesap kabullerini açıklayan raporlar.
MODEL OLUŞTURMA ARAÇLARI
Konumu haritadan, temel sınırını çizimden alın.
Haritadan parsel seçimi

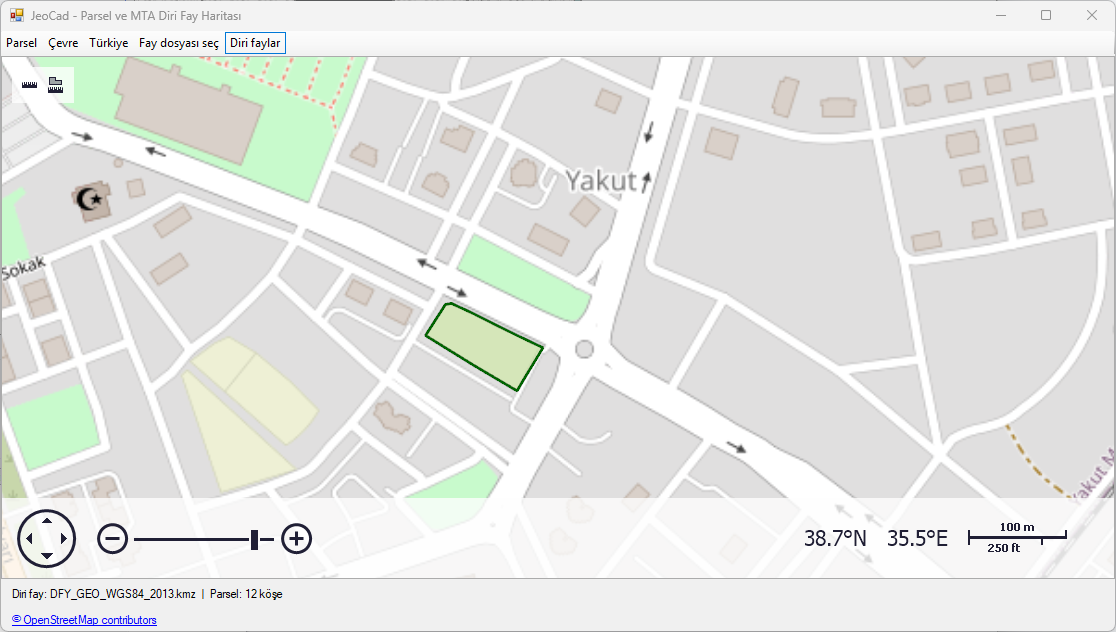

Harita üzerinde nokta seçerek parsel bilgilerini getirin; bulunan parselin sınırlarını inceleyerek projeye aktarın.
GeoJSON dosyasından okuma ve enlem–boylamla sorgulama seçeneklerini de kullanabilirsiniz.
POLİGON TEMEL GEOMETRİSİ
DWGDXF
Köşe koordinatlarını
tek tek girmeyin.
CAD dosyasında hazırladığınız temel sınırını Poligon Temel formuna aktararak temel geometrisini oluşturun.
LINE: çizgi · POLYLINE: çoklu çizgi
ANALİZLER VE YARDIMCI ARAÇLAR
Geoteknik çalışmanın farklı aşamaları için.
Taşıma gücü
Klasik yöntemler ile arazi ve jeofizik deneylerine dayalı taşıma gücü sonuçlarını inceleyin.
Oturma ve yatak katsayısı
Ani ve konsolidasyon oturmasını değerlendirin; farklı oturma yöntemlerine bağlı yatak katsayılarını inceleyin.
SPT, CPT ve Vs ile sıvılaşma
Deney derinliği, güvenlik katsayısı ve değerlendirme açıklamalarını raporlarda birlikte görün.
Bodrum perdesi ve kayma
Tabakalı zeminde perdeye gelen statik, sürşarj, deprem ve su etkilerini; kayma kontrolündeki pasif direnci değerlendirin.
Kazık ve zemin iyileştirme
Tek kazık taşıma kapasitesi ile kolon ve çevre zeminin birlikte değerlendirildiği iyileştirilmiş zemin kontrolünü ayrı inceleyin.
Gerilme ve zemin parametreleri
Gerilme dağılımı, yerel zemin sınıfı, SPT ve jeofizik korelasyonlarını geoteknik çalışmanızda kullanın.
Ekran görüntüleri örnek projelere aittir. Görselleri seçerek sayfa üzerinde büyütebilirsiniz.
KULLANICI DENEYİMLERİ
Kullanım deneyimlerinden
kısa notlar.
Daha önce yazılımlarımızı kullanmış mühendislerin yorumlarından, arayüz ve raporlama deneyimine ilişkin seçilmiş alıntılar.
Raporlama konusundaki esneklik ayrıca bir kolaylik.
Arayüzü iyi tasarlanmış yormuyor program içinde gezinirken.
… raporunuzu istediğiniz gibi çeşitlendirebiliyorsunuz.
Bu alıntılar, Jeo Taşıma ve JeoCad için daha önce yayımlanan kullanıcı yorumlarından alınmıştır. Özellikle sürüm belirtilmedikçe JeoCad 6.1’e özgü bir kullanıcı değerlendirmesi olarak sunulmaz.
JEOCAD / EKRAN GÖRÜNTÜLERİ
Programı ekranlarıyla
tanıyın.
Analiz, model kontrolü, çizim ve raporlama ekranlarını inceleyin. Görsele tıklayarak tam boyutlu görüntüyü bu sayfada büyütebilirsiniz.
JeoCad 6.1 · yeni araçlar

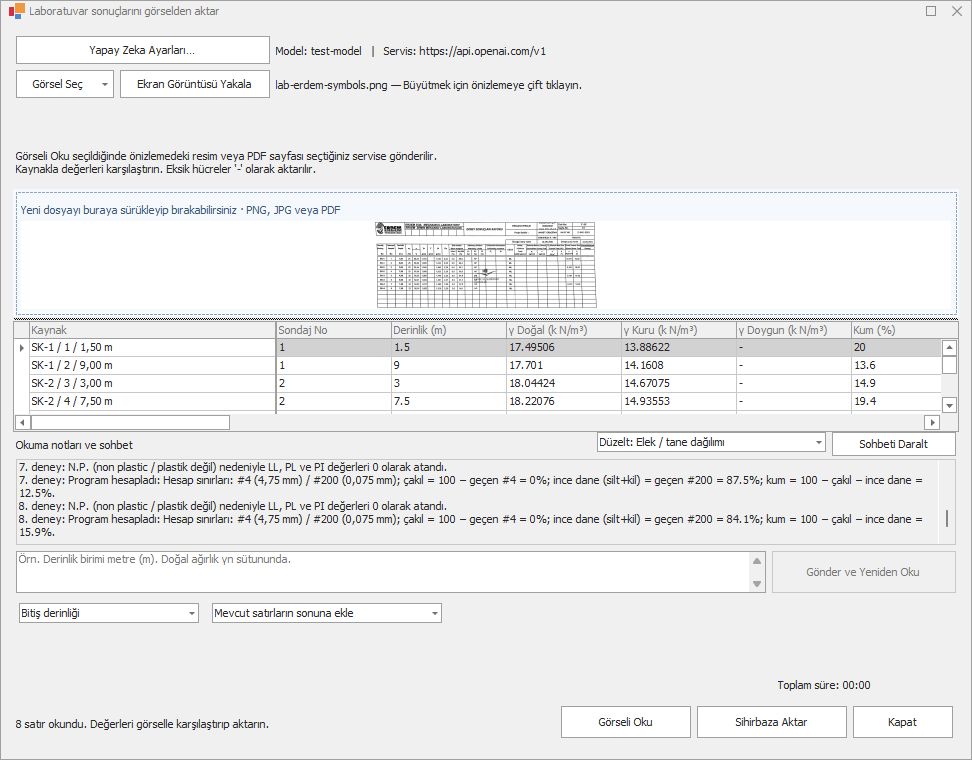

Belgeden veri aktarımı
Kaynak belge, okunan değerler ve aktarım öncesi düzeltme.

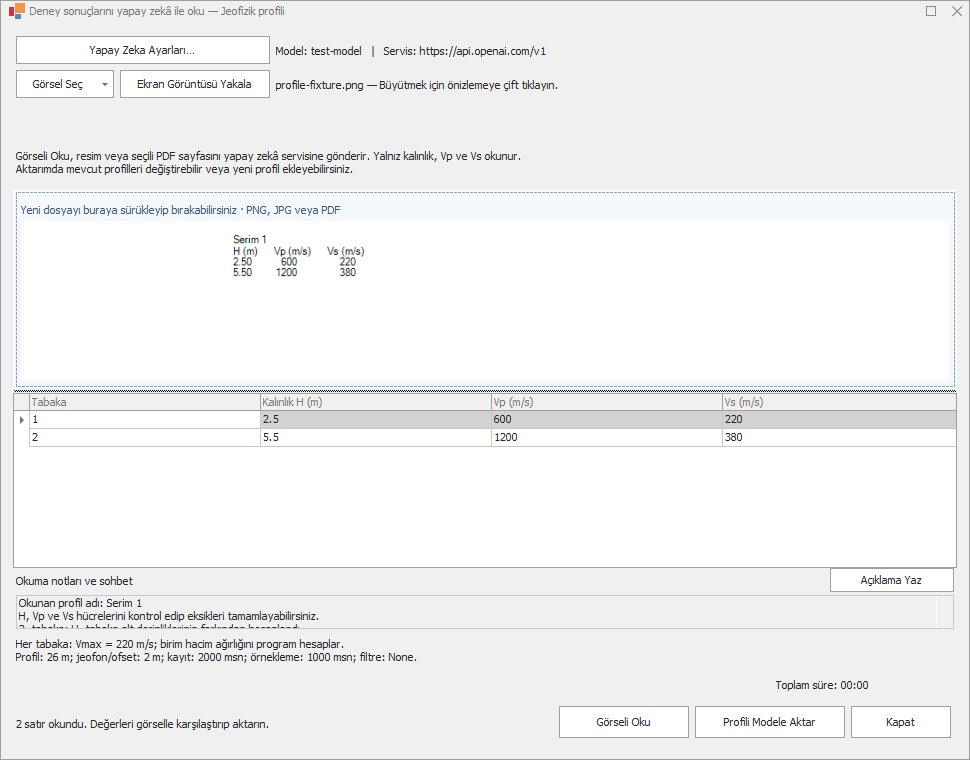

Jeofizik profil aktarımı
Tabaka kalınlığı, Vp ve Vs değerlerini birlikte inceleyin.

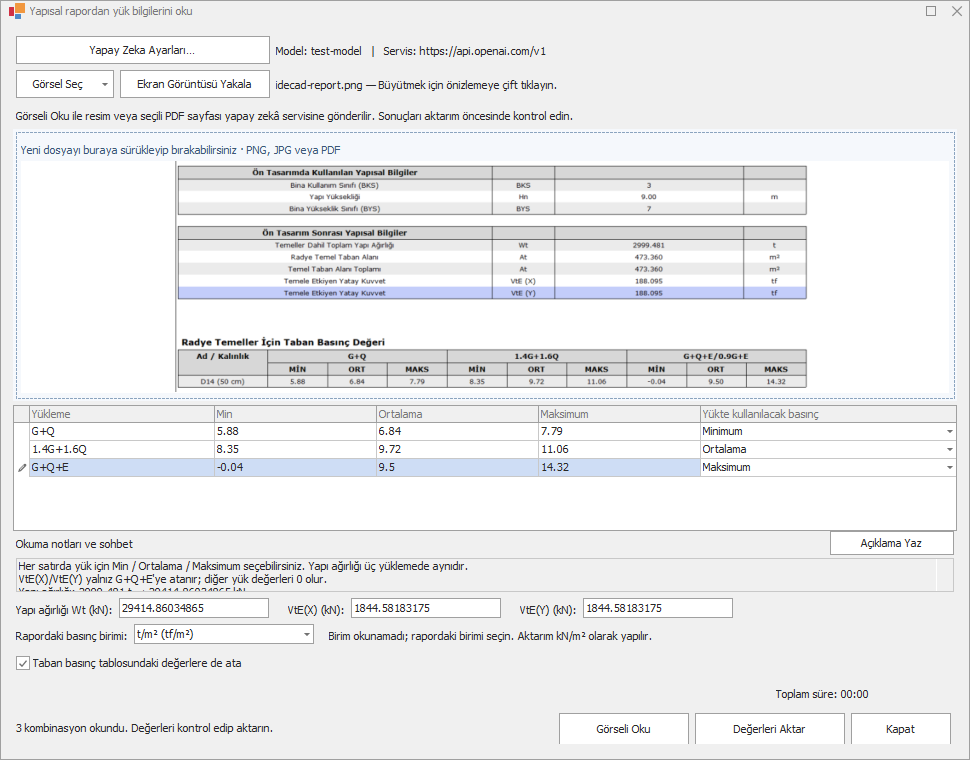

Yük ve taban basıncı aktarımı
Her yükleme için minimum, ortalama veya maksimum basınç seçimi.

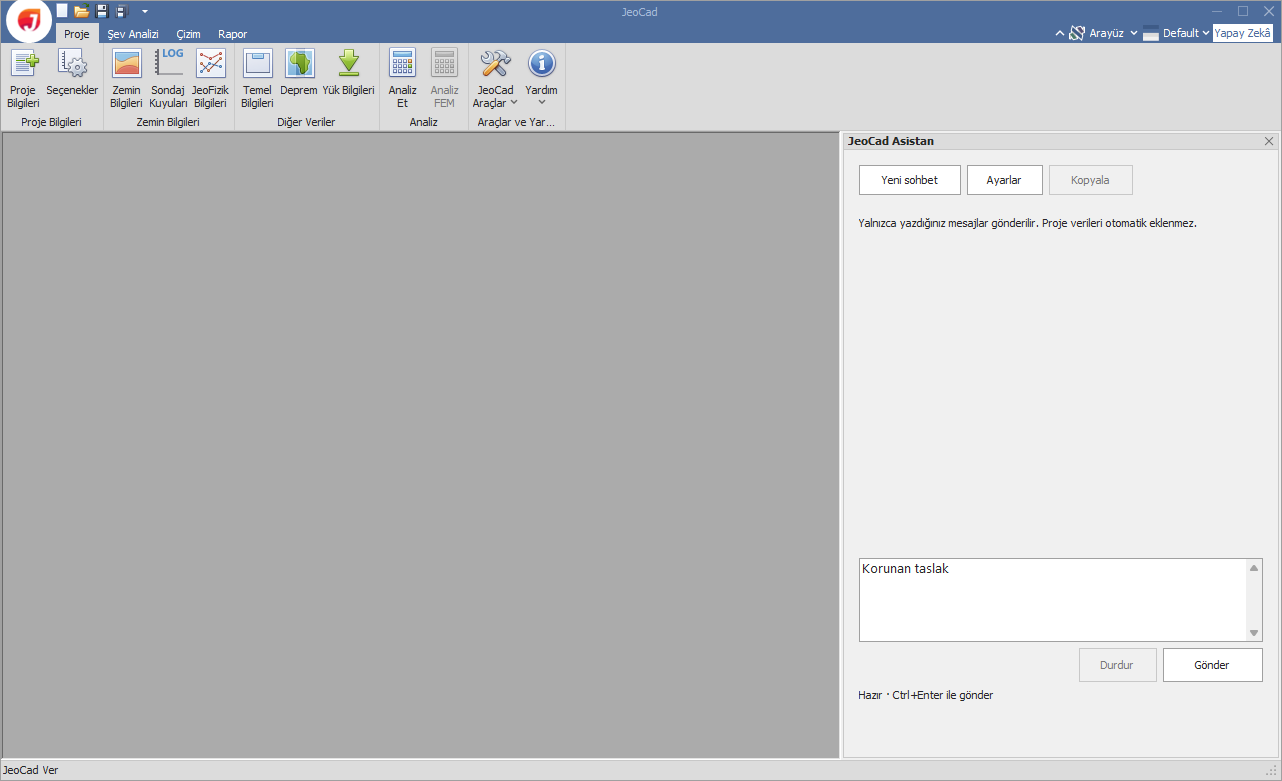

JeoCad Asistanı
Ana çalışma ekranına entegre metin sohbet paneli.

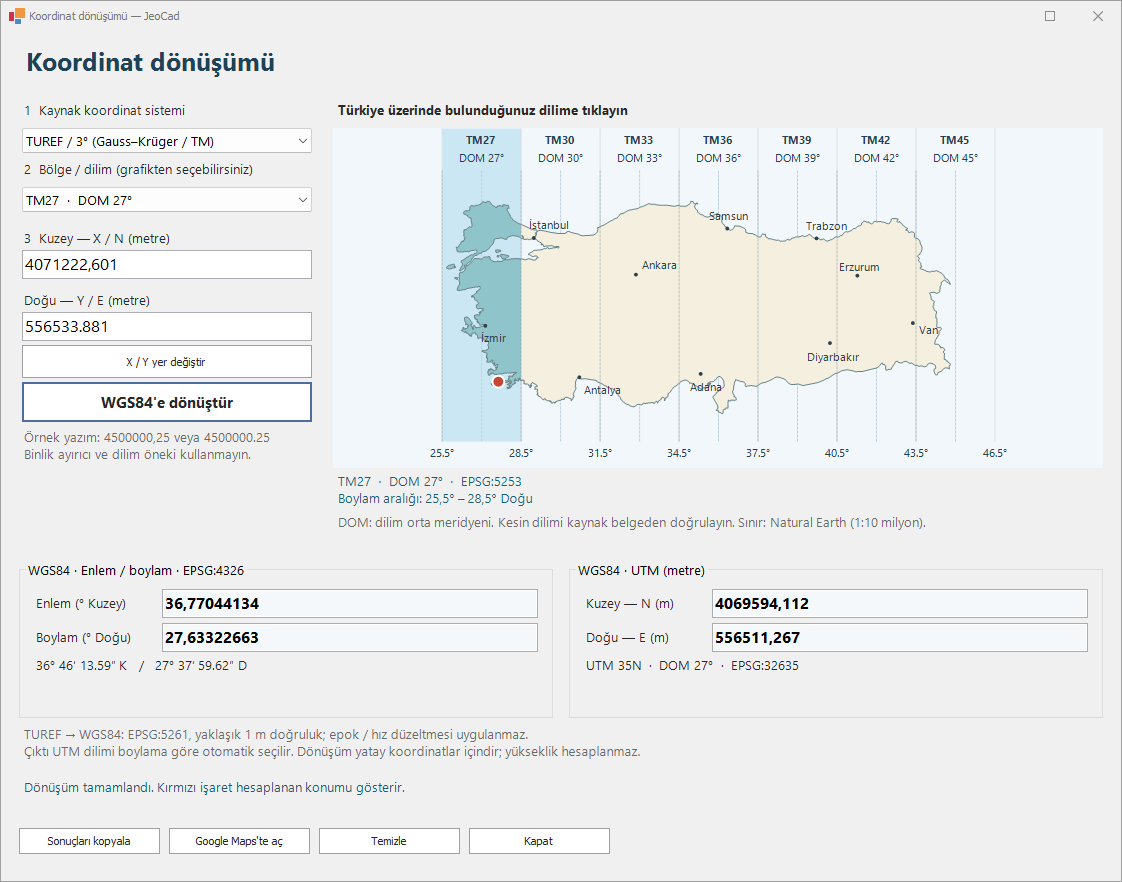

Koordinat dönüşümü
Türkiye dilim grafiği, WGS84 ve UTM sonuçları.

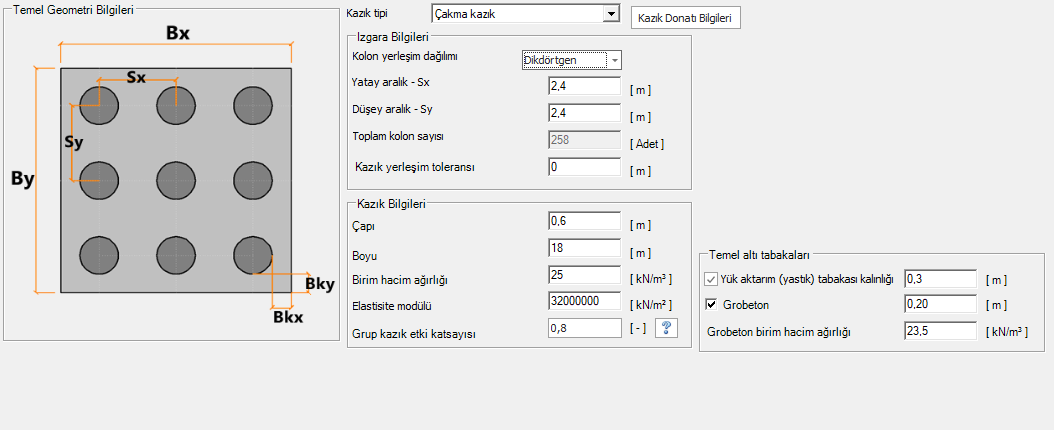

Grobeton ve kazık toleransı
Temel ekranında grobeton ve yerleşim toleransı tanımları.
Analiz, değerlendirme ve çizim

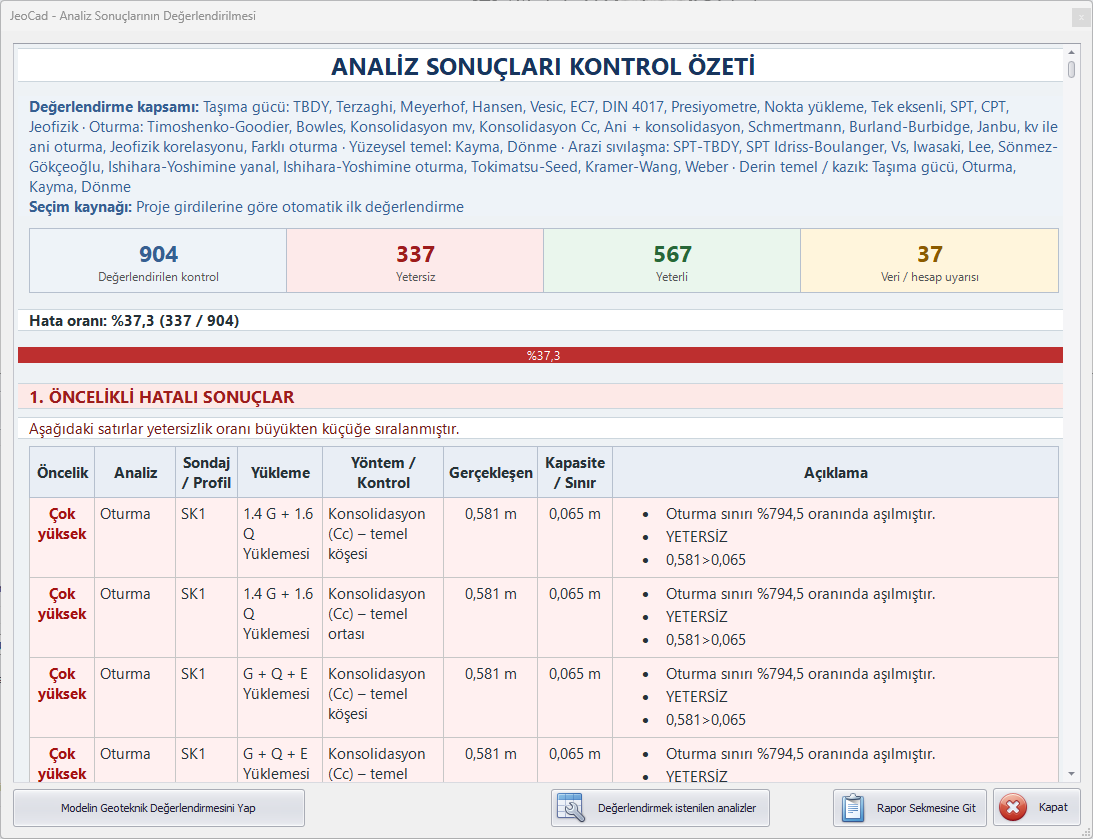

Analiz Sonuç Kontrolü
Yeterlilik sonuçları ve açıklamalar.
Büyük görüntüle

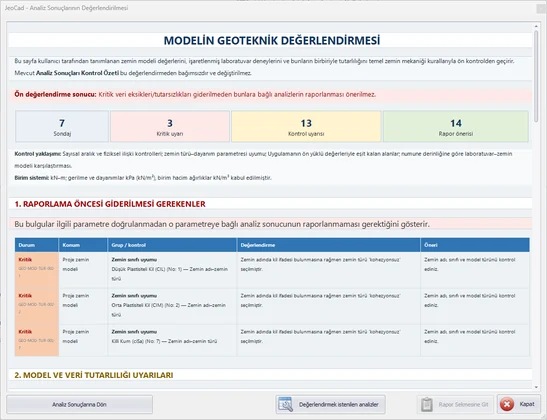

Geoteknik değerlendirme
Zemin verileri ve model tutarlılığı.
Büyük görüntüle

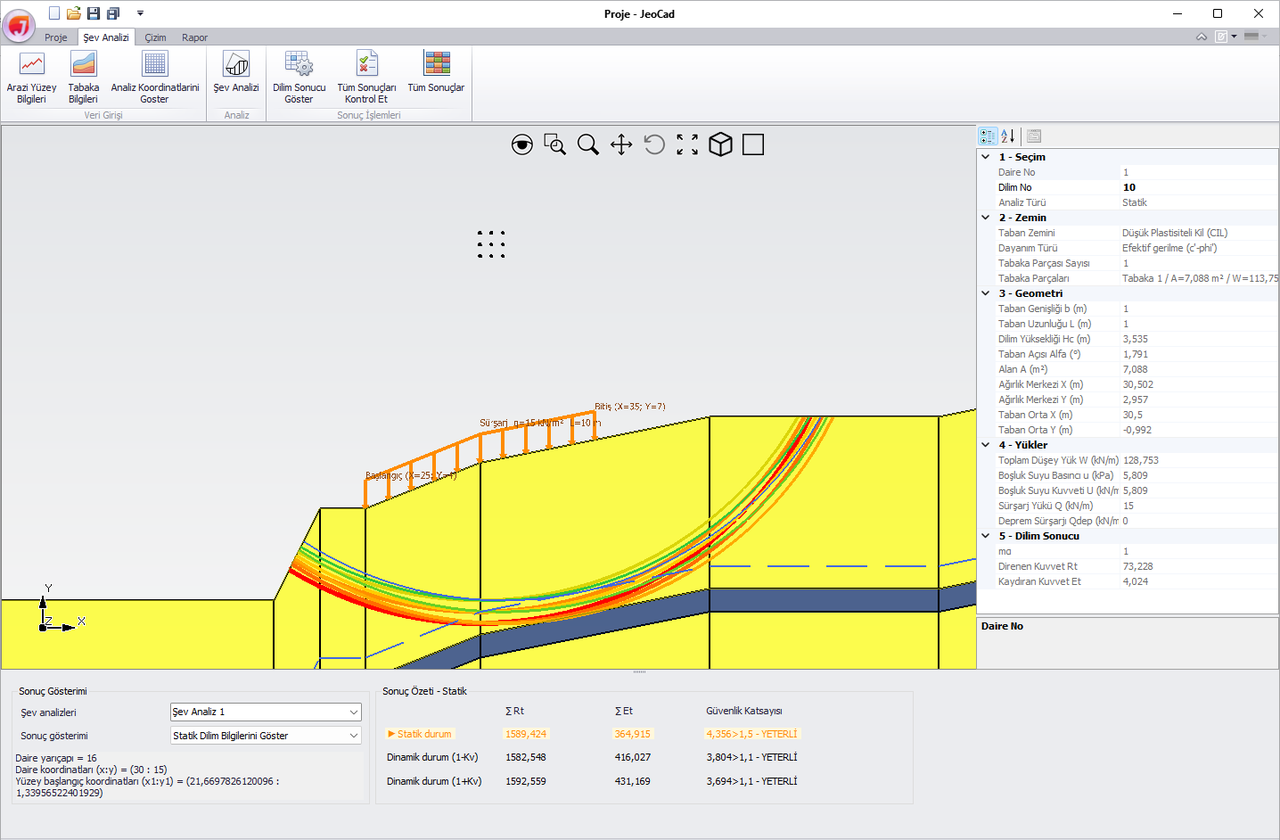

Şev güvenlik görünümü
Kayma yüzeylerinin renkli gösterimi.
Büyük görüntüle
Kazıklı temel çizimi

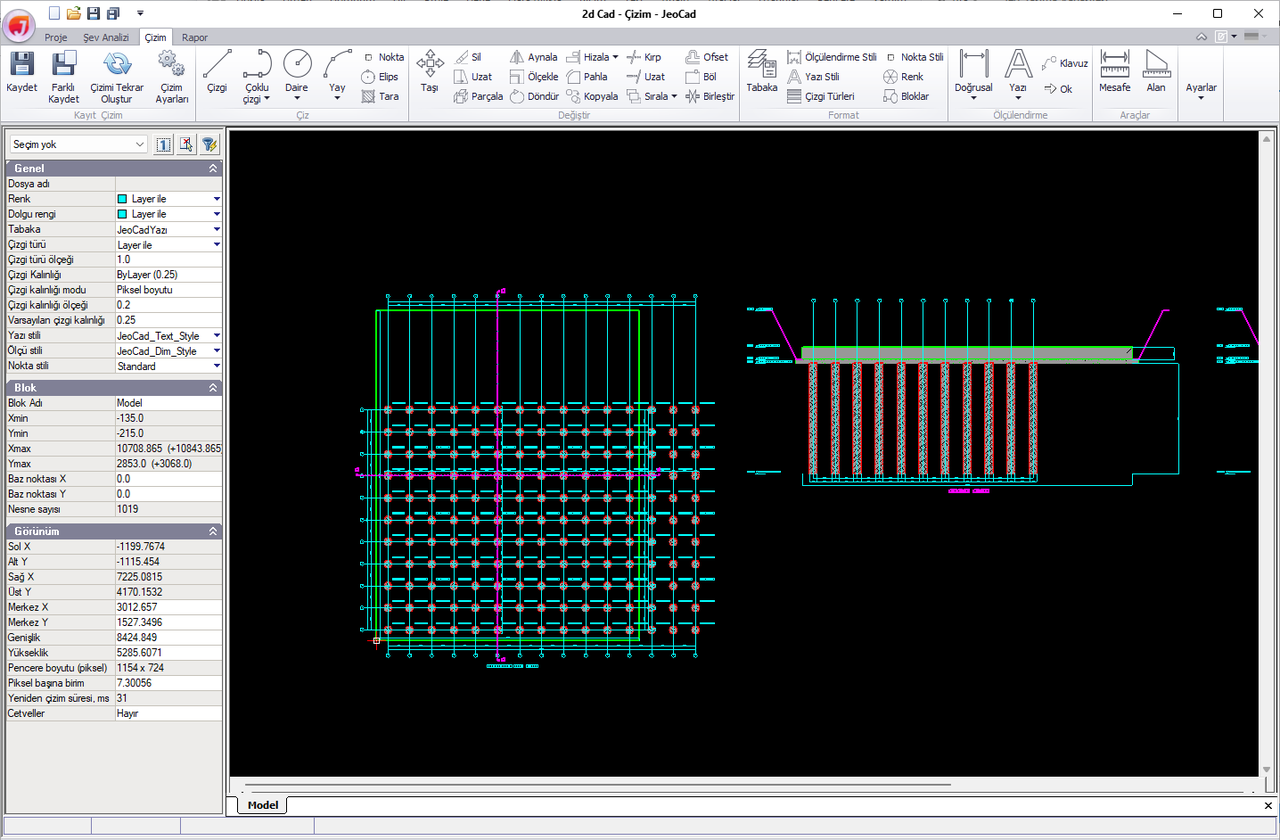

Plan ve kesitleri birlikte inceleyin.
Büyük görüntüleHesap raporları ve grafikler
İdealize profil raporu

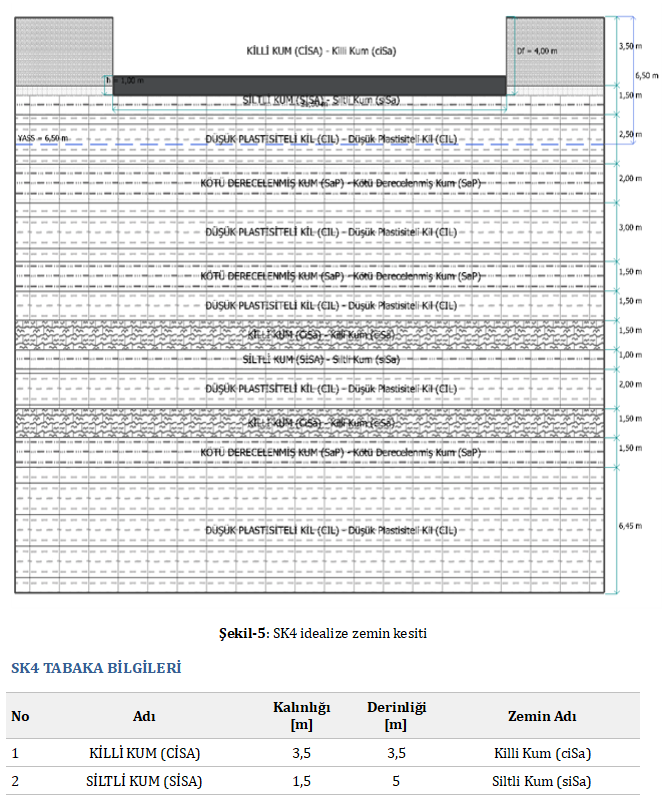

Zemin tabakaları ve profil çizimi.
Büyük görüntüle
Etki derinliği raporu

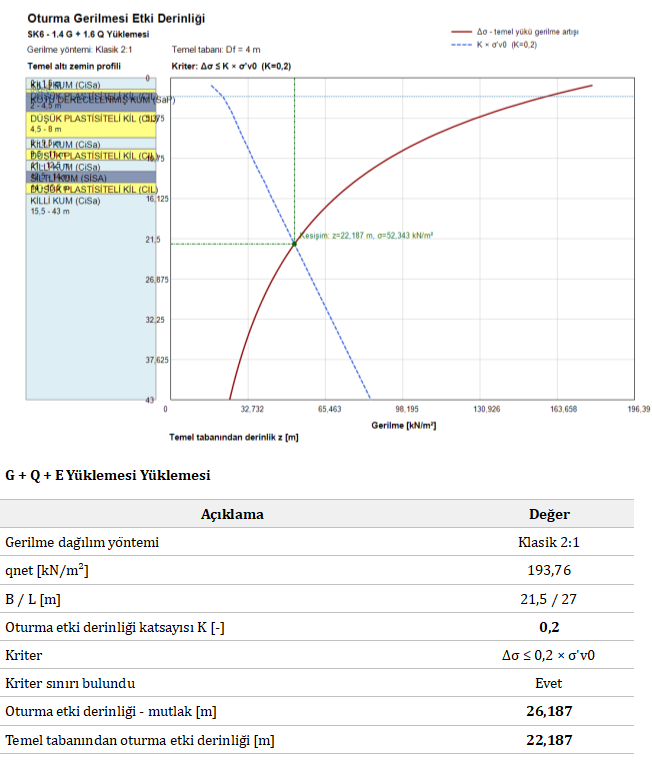

Gerilme değişimleri ve hesap bilgileri.
Büyük görüntüle

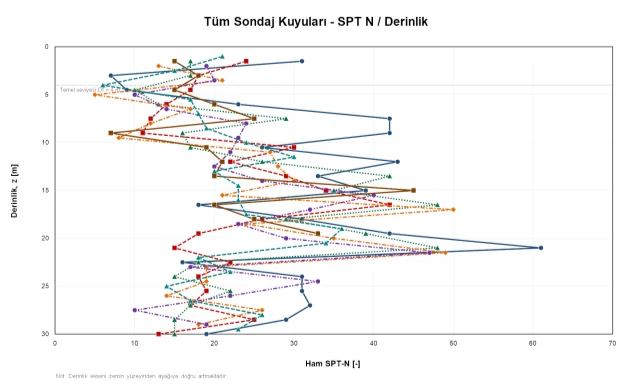

SPT-N derinlik grafiği
Sondaj sonuçlarının grafik sunumu.
Büyük görüntüle

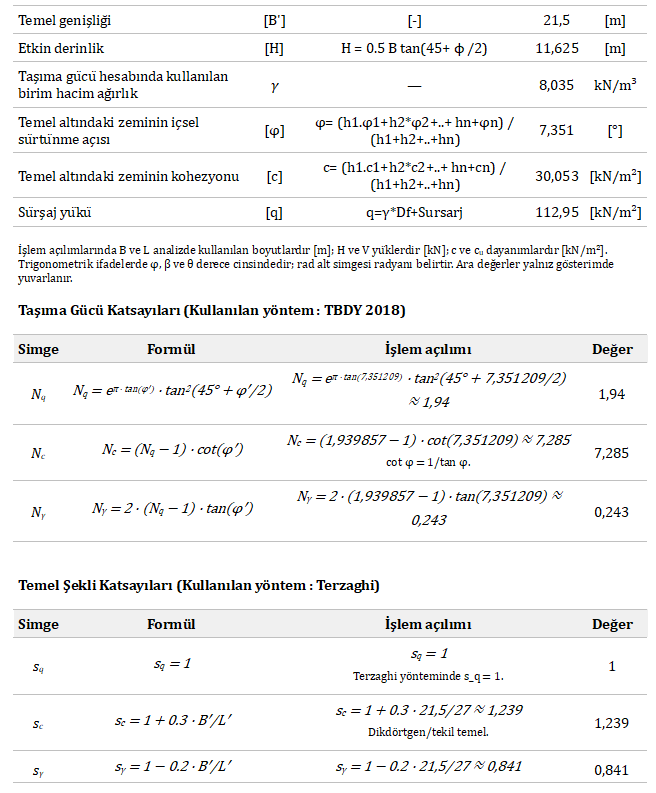

Taşıma gücü raporu

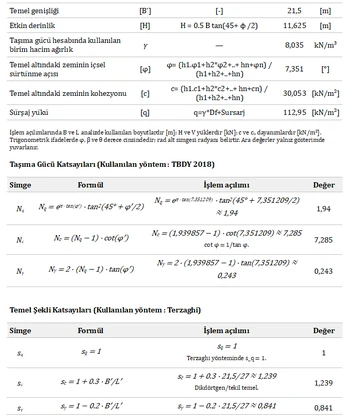

Formüller ve sayısal işlem açılımları.
Büyük görüntüleEkran görüntülerindeki sayısal sonuçlar örnek projelere aittir. Bu bölümdeki görseller statiktir.
LİSANS / GÜNCELLEME / DESTEK
JeoCad’i çalışmanıza
dahil edin.
Lisans ve güncelleme seçeneklerini satış sitesinde inceleyin. Mevcut lisansınızın geçiş koşulları ve ihtiyaç duyduğunuz modüller için bilgi alın.
Lisans ve fiyatları görüntüle (satış sitesi, yeni sekmede)Satın almadan önce ürünün sürümünü, modül kapsamını ve güncelleme koşullarını kontrol edin.
Kurulum ve demo
Yayımlanmış kurulum dosyaları ve deneme seçenekleri için indirme sayfalarını inceleyin.
Listelerde önceki sürümler de bulunur. Bu bağlantılar doğrudan JeoCad 6.1 kurulum dosyası değildir.
Eğitim arşivi
Veri girişi ve analiz adımlarını anlatan mevcut Jeo Taşıma eğitimlerine ulaşın.
Arşivdeki arayüzler ve işlem adımları, kullandığınız JeoCad sürümünden farklı olabilir.
Bizimle görüşün
Program seçimi, lisans geçişi ve kullanım sorularınız için iletişim kurun.
Destek talebinizde program sürümünü ve karşılaştığınız durumu belirtin.
Jeo Taşıma lisansım var. Geçiş için nasıl ilerlemeliyim?
Mevcut sürümünüzü ve lisans bilginizi belirterek iletişime geçin. Hangi güncelleme seçeneğinin uygun olduğunu, satın alma işleminden önce netleştirin.
Hangi kurulum dosyasını seçmeliyim?
İndirme sayfasındaki sürüm bilgisiyle kullandığınız lisansın kapsamını karşılaştırın. Özellikle eski sürümden geçişte, dosyayı kurmadan önce lisans uyumluluğunu doğrulayın.
Eğitim ve destek kaynakları
Kurulum, donanım kilidi ve sık sorulan sorulara buradan ulaşın. Teori, eğitim ve karşılaştırmalı doğrulama arşivleri istinatduvari.com üzerinden açılır.
6.1 Sürüm Notları27 başlıkta yenilikler ve düzeltmelerJeo Taşıma Teoriistinatduvari.com teori arşiviJeo Taşıma Kullanım KılavuzuŞimdilik teori kitapçığıBilgi BankasıKurulum ve donanım kilidi desteğiEğitim VideolarıJeo Taşıma eğitim arşiviKarşılaştırmalı Doğrulamalaristinatduvari.com karşılaştırmalarıS.S.S.Lisans, güncelleme ve satın alma
